Thanh Ray Trượt Cơ Khí QR

Giới thiệu về thanh trượt cơ khí QR

Ray trượt cơ khí QR Series của HIWIN được phát triển nhằm đáp ứng yêu cầu ngày càng khắt khe về độ cứng vững và độ chính xác trong hệ thống chuyển động tuyến tính. Với cấu trúc bốn hàng bi tiếp xúc dạng cung tròn, lực tải được phân bố đều theo nhiều hướng, giúp hệ thống duy trì độ ổn định ngay cả khi chịu tải lớn và làm việc liên tục.

So với các dòng ray trượt truyền thống, ray trượt QR Series không chỉ nâng cao khả năng chịu lực mà còn cải thiện độ mượt của chuyển động, giúp giảm rung động và tăng tuổi thọ tổng thể của hệ cơ khí.

Lý do nên sửa dụng ray trượt cơ khí QR?

Với yêu cầu ngày càng cao của ngành công nghiệp hiện đại HIWIN QR được sinh ra để thực hiện nhu cầu đấy với thiết kế đậc đáo:

• Hoạt động ổn định ngay cả trong môi trường tải nặng.
• Vận hành mượt mà và độ chính xác cao nhờ giảm thiểu được ma sát .
• Có thể chịu lực đa hướng với không gian hẹp với cấu tạo bi vuông.

Trong môi trường sản xuất hiện đại, nơi máy móc phải vận hành liên tục với tốc độ cao và tải trọng lớn, ray trượt cơ khí QR mang lại sự cân bằng giữa độ chính xác và độ bền.

Nhờ thiết kế bi vuông bốn hàng, ray QR có khả năng chịu lực đa hướng tốt hơn trong cùng không gian lắp đặt. Điều này giúp tiết kiệm diện tích khung máy mà vẫn đảm bảo độ cứng vững cần thiết cho các hệ thống CNC và robot công nghiệp.

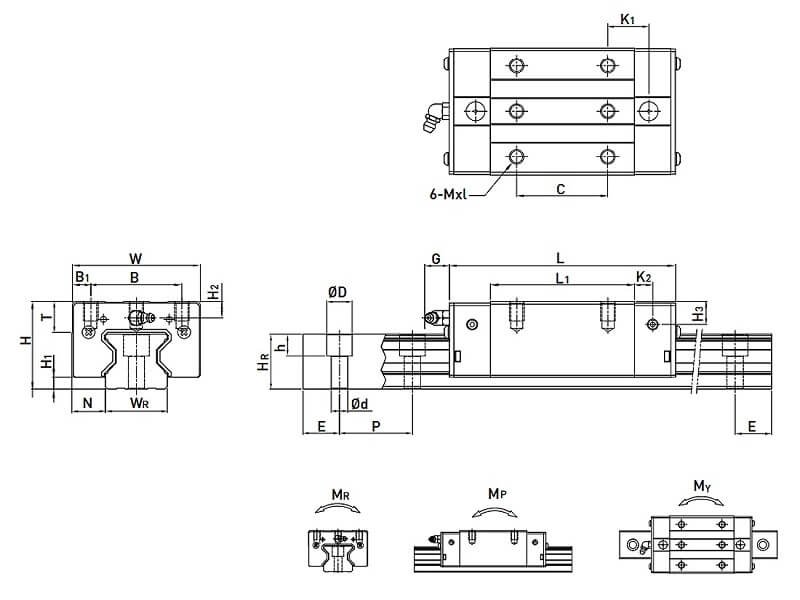

Cấu tạo của ray trượt cơ khí QR

Cấu tạo HIWIN QR:

1. Thân trượt (Block) được cấu tạo bởi thép chịu lực cao.
2. Bi cầu (Balls) làm cho chuyển động tuyến tính nhẹ và trơn tru.
3. Ray trượt (Guide Rail) giúp chuyển động tuyến tính theo một hướng chính xác.
4. Nắp che bụi ngăn ngừa bụi bẩn, tăng độ bền.

Sự kết hợp đồng bộ giữa các bộ phận này tạo nên hệ dẫn hướng có khả năng làm việc bền bỉ trong môi trường công nghiệp khắc nghiệt.

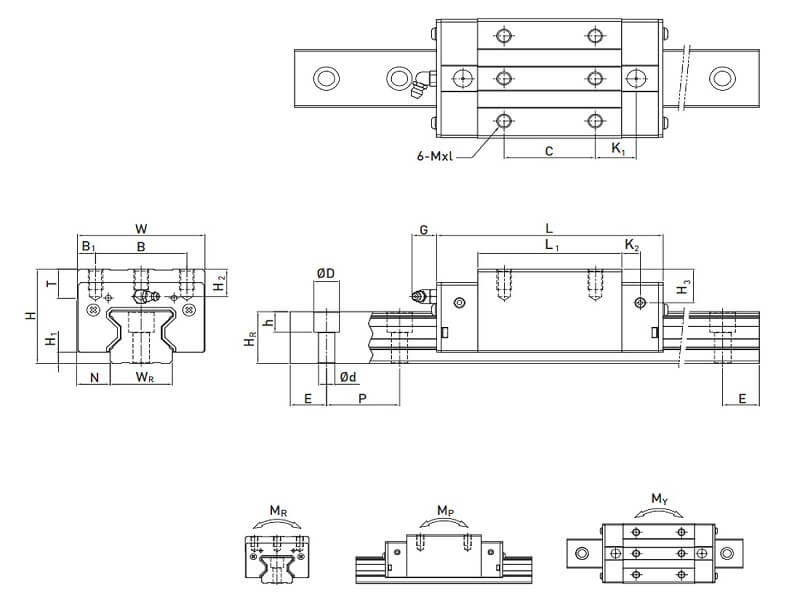

Đặc điểm thanh trượt cơ khí QR

1. Thiết kế vuông bi bốn hàng

Thiết kế bốn hàng bi giúp tải trọng được phân bố đều theo cả phương thẳng đứng, phương ngang và mô-men xoắn. Nhờ đó, ray trượt QR duy trì độ ổn định cao khi chịu tải lớn hoặc khi có lực lệch tâm.

2. Tính năng chống rung vượt trội của thanh trượt cơ khí

Nhờ độ cứng vững cao của kết cấu ray và block, rung động trong quá trình vận hành được giảm đáng kể. Điều này giúp cải thiện chất lượng bề mặt gia công và giảm sai số tích lũy theo thời gian.

3. Ma sát cực thấp của ray trượt cơ khí

Bi cầu tuần hoàn lăn trên rãnh mài chính xác giúp giảm ma sát trượt, từ đó giảm mài mòn và tăng hiệu suất truyền động. Chuyển động tuyến tính trở nên mượt và ổn định hơn, đặc biệt ở tốc độ cao.

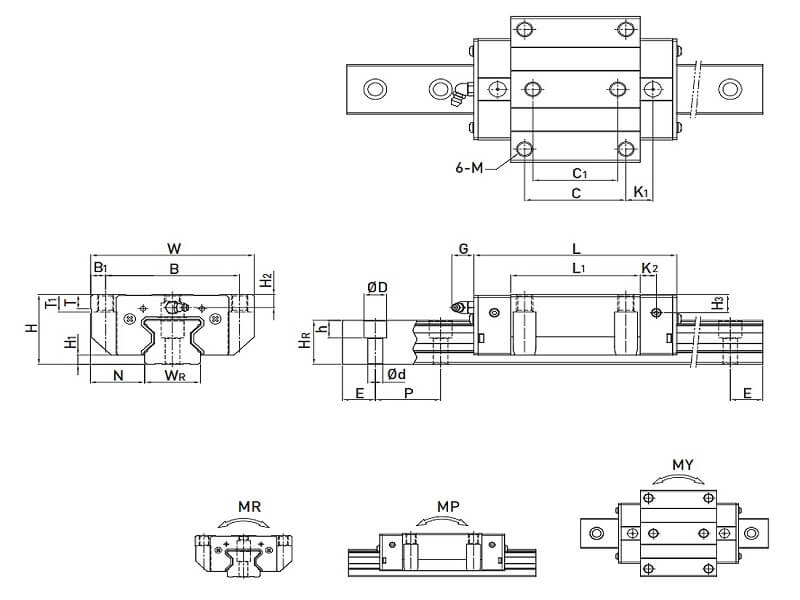

Ưu điểm của ray trượt cơ khí QR

Giúp tải trọng cân bằng từ mọi phía nhờ dòng QR được thiết kế bi cầu phân bố đều 4 hướng.

• Hoạt động trong môi trường công nghiệp nặng với hiệu xuất cao.
• Trong gia công CNC đạt được độ lặp lại tuyệt đối và chuẩn xác cao.
• Giảm thiểu tuyệt đối độ biến dạng và độ rung lắc khi hoạt động liên tục.
• Chi phí bảo dưỡng thấp, nâng cao độ bền.

Ray Trượt Cơ Khí QR Với Nguyên Lý Vận Hành

Mặc dù được thiết kế theo dạng dẫn hướng tuyến tính truyền thống, ray trượt cơ khí QR vẫn đạt được hiệu suất chuyển động cao nhờ cơ chế bi cầu tuần hoàn lăn giữa rãnh ray và block trượt. Cấu trúc bốn hàng bi vuông giúp lực được phân bố đồng đều khi thanh trượt cơ khí di chuyển, hạn chế tiếp xúc trượt trực tiếp giữa các bề mặt kim loại.

Nguyên lý làm việc này quyết định trực tiếp đến:
• Độ mượt của chuyển động tuyến tính
• Mức độ ma sát trong quá trình vận hành
• Khả năng chịu tải đa hướng
• Tuổi thọ của ray trượt cơ khí

Đối với các hệ thống CNC và robot công nghiệp, cơ chế bi tuần hoàn của ray trượt cơ khí QR giúp chuyển động ổn định hơn và giảm hao mòn trong quá trình làm việc liên tục.

Thanh Trượt Cơ Khí QR Với Độ Chính Xác Và Độ Lặp Lại

Mặc dù làm việc trong môi trường tải nặng, thanh trượt cơ khí QR vẫn duy trì độ chính xác cao nhờ rãnh bi được gia công mài chính xác và kiểm soát dung sai chặt chẽ. Chuyển động tuyến tính được giữ thẳng và song song trong suốt hành trình, giúp hạn chế sai số tích lũy theo thời gian.

Độ chính xác và độ lặp lại ảnh hưởng trực tiếp đến:
• Chất lượng bề mặt gia công
• Sai số vị trí của trục máy
• Độ ổn định của chu trình sản xuất
• Khả năng gia công chi tiết phức tạp

Trong các máy CNC, máy đo tọa độ và thiết bị quang học, ray trượt cơ khí QR giúp duy trì độ lặp lại ổn định, đảm bảo sản phẩm đầu ra đồng đều và chính xác hơn.

Ray Trượt Cơ Khí Và Khả Năng Chịu Tải Động Và Tải Tĩnh

Mặc dù có kích thước tương đối gọn, ray trượt cơ khí QR vẫn đạt được khả năng chịu tải lớn nhờ cấu trúc bi vuông bốn hàng tiếp xúc đồng thời với rãnh ray. Lực tác dụng được phân bố theo cả phương đứng, phương ngang và mô-men xoắn, giúp hệ thống làm việc ổn định trong điều kiện tải biến thiên.

Khả năng chịu tải ảnh hưởng trực tiếp đến:
• Độ cứng vững của kết cấu máy
• Mức độ rung lắc khi gia công
• Khả năng chịu lực khi tăng tốc – giảm tốc
• Độ bền của thanh trượt cơ khí

Đối với các máy CNC tải nặng và robot công nghiệp, ray trượt cơ khí QR giúp hạn chế biến dạng và đảm bảo chuyển động chính xác ngay cả khi làm việc với tải lớn.

Ray Trượt Cơ Khí QR Và Ảnh Hưởng Của Môi Trường Làm Việc

Mặc dù được trang bị nắp che bụi và phớt chắn, ray trượt cơ khí QR vẫn chịu tác động đáng kể từ môi trường vận hành như bụi kim loại, dầu cắt gọt và độ ẩm. Nếu không được bảo vệ đúng cách, các tạp chất này có thể xâm nhập vào rãnh bi và làm giảm hiệu suất chuyển động.

Môi trường làm việc tác động trực tiếp đến:
• Tốc độ mài mòn của bi cầu
• Độ ổn định của chuyển động tuyến tính
• Chu kỳ bảo trì của thanh trượt cơ khí
• Tuổi thọ tổng thể của hệ ray trượt

Trong các xưởng gia công và dây chuyền tự động hóa, việc kiểm soát bụi và dầu thải giúp ray trượt cơ khí QR duy trì hiệu suất ổn định và kéo dài thời gian sử dụng.

Tầm Quan Trọng Của Ray Trượt Cơ Khí Trong Hệ Thống CNC Và Robot

Mặc dù chỉ là một bộ phận dẫn hướng, ray trượt cơ khí lại quyết định trực tiếp đến độ chính xác của toàn bộ hệ thống CNC và robot công nghiệp. Thanh trượt cơ khí QR giúp định hướng chuyển động thẳng, hạn chế sai lệch vị trí và giảm rung động khi máy vận hành ở tốc độ cao.

Vai trò của ray trượt cơ khí thể hiện rõ ở:
• Độ chính xác của trục X, Y, Z
• Khả năng lặp lại của chu trình gia công
• Độ ổn định của chuyển động robot
• Chất lượng bề mặt chi tiết sản phẩm

Trong các hệ thống tự động hóa hiện đại, ray trượt cơ khí QR chính là nền tảng giúp máy móc hoạt động ổn định và đồng bộ.

Thanh Trượt Cơ Khí QR Chính Hãng Và Hiệu Quả Kinh Tế

Mặc dù chi phí đầu tư ban đầu cao hơn một số dòng ray thông thường, thanh trượt cơ khí QR chính hãng lại mang đến hiệu quả kinh tế lâu dài nhờ tuổi thọ cao và chi phí bảo trì thấp. Bề mặt ray được xử lý nhiệt và mài chính xác giúp hạn chế mài mòn trong quá trình làm việc liên tục.

Hiệu quả kinh tế thể hiện qua:
• Giảm chi phí sửa chữa và thay thế
• Hạn chế thời gian dừng máy
• Tăng tuổi thọ của hệ thống cơ khí
• Ổn định chất lượng sản phẩm

Trong môi trường sản xuất công nghiệp, ray trượt cơ khí QR giúp doanh nghiệp tối ưu tổng chi phí sở hữu và nâng cao hiệu quả vận hành.

Ray Trượt Cơ Khí QR Và Khả Năng Nâng Cấp,Thay Thế

Mặc dù có nhiều kích thước và tải trọng khác nhau, ray trượt cơ khí QR vẫn được tiêu chuẩn hóa về cấu trúc, giúp thuận tiện trong việc thay thế và nâng cấp hệ thống. Khi cần cải tiến máy móc, thanh trượt cơ khí QR có thể được lựa chọn lại theo tải trọng mới mà không cần thay đổi toàn bộ kết cấu.

Khả năng mở rộng ảnh hưởng đến:
• Tính linh hoạt khi thiết kế máy
• Khả năng nâng cấp hệ thống
• Chi phí đầu tư bổ sung
• Thời gian thay thế và lắp đặt

Nhờ tính tiêu chuẩn hóa cao, ray trượt cơ khí QR phù hợp cho cả máy mới lẫn hệ thống cần cải tiến trong tương lai.

Ứng dụng của thanh trượt cơ khí

Thanh trượt cơ khí được sử dụng phổ biến trong:

Máy khắc laser và máy CNC
Robot công nghiệp và ây chuyền tự động hóa
Máy đo tọa độ (CMM)
Máy in 3D công nghiệp
Thiết bị quang học chính xác và thiết bị y tế

So sánh thanh trượt cơ khí QR với các dòng khác
