Ray Trượt Chịu Tải Chịu Lực Block HIWIN RG

Mục lục

1. Giới thiệu về dòng ray trượt chịu tải dòng Block RG
2. Điểm nổi bật của ray trượt chịu lực dòng HIWIN RG
3. Triết lý thiết kế của thanh trượt RG
4. Cấu tạo của dòng RG
5. Các loại và thông số kỹ thuật
6. Vật liệu và chất lượng chế tạo
7. Nguyên lý hoạt động
8. Ưu điểm vượt trội so với các loại ray khác
9. Khả năng chịu tải và độ cứng cao
10. Ứng dụng trong công nghiệp hiện đại
11. Hướng dẫn lắp đặt và bảo dưỡng
12. Hệ thống bôi trơn và bảo vệ
13. Sự cố thường gặp và cách khắc phục
14. So sánh RG Series với các dòng khác của HIWIN
15. Vì sao kỹ sư tin dùng thanh ray trượt chịu lực RG
16. Cách chọn model phù hợp
17. Tương lai của công nghệ dẫn hướng dòng RG
18. Kết luận
19. Câu hỏi thường gặp (FAQs)

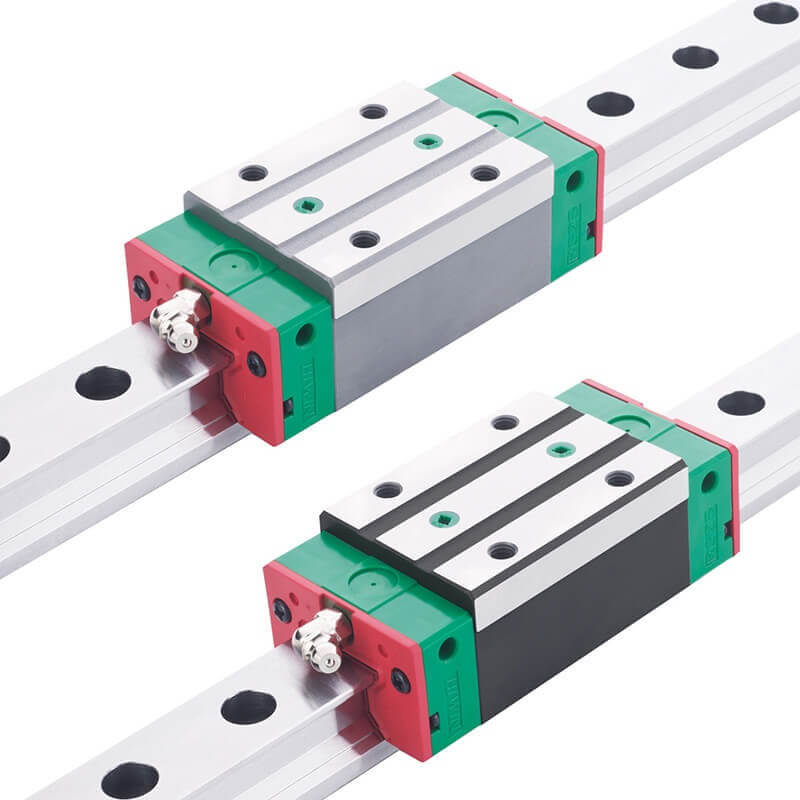

1. Giới thiệu về ray trượt chịu tải HIWIN RG

Ray Trượt Chịu Tải dòng Block RG được đánh giá là chuẩn mực mới về độ bền và độ chính xác trong bộ máy ray trượt tuyến tính chịu tải cao với ngành cơ khí chính xác.

Với máy móc hiện đại như CNC, robot công nghiệp, máy ép nhựa, thiết bị đo lường, và nhiều hệ thống tự động khác dòng RG không chỉ với vai trò là một linh kiện mà nó còn đóng góp vai trò cốt lõi trong chuyển động tuyến tính.

2. Điểm nổi bật của ray trượt chịu tải HIWIN RG

Ray trượt chịu lực RG nổi trội về sự đột phá về công nghệ chuyển động tuyến tính so với các thanh trượt thông thường khác.

Tổng hợp các đặc điểm nổi trội:

• Khả năng chịu tải cao theo cả 4 hướng.
• Mang lại chuyển động mượt và êm với ít ma sát.
• Hoạt động ổn định lâu dài, làm tăng được độ bền.
• Các con trượt và tray trượt có thể dễ dàng thay thế cho nhau.

Dòng RG trở thành lựa chọn hàng đầu là ưu tiên đầu tiên cho mọi kỹ sư cơ khí do thiết kế hài hòa giữa hiệu suất và độ tin cậy.

3. Thiết kế của Block HIWIN RG

Ray trượt chịu lực RG nổi trội với điểm đặc biệt là sử dụng con lăn (roller) làm phần tử chuyển động khác với các dòng thanh trượt truyền thống là dùng bi cầu.

Điều đó đem đến:

• Giữa thanh trượt và con trượt được tăng cường diện tích tiếp xúc.
• Làm bề mặt được phân bổ tải đều hơn.
• Làm rung và biến dạng giảm tăng cường độ cứng vững.

Vì điều đó các máy công cụ, dây chuyền ép nhựa, và hệ thống robot công nghiệp là nghành được ứng dụng rộng rãi nhất các dòng RG.

4. Cấu tạo của HIWIN Block RG

Dòng RG mang đến cấu tạo chắc chắn và thông minh nhờ có:

Bộ phận	Chức năng
Ray trượt (Guide Rail)	Định hướng chính xác chuyển động tuyến tính.
Con trượt (Carriage)	Di chuyển mượt mà trên thanh trượt và chịu tải trọng.
Con lăn (Roller)	Làm độ cứng và khả năng chịu tải tăng lên.
Phớt chắn và nắp che	Ngăn ngừa tạp chất, bụi và phoi kim loại xâm nhập.
Cổng bôi trơn	Làm cho việc bảo dưỡng và bôi trơn thuận tiện.

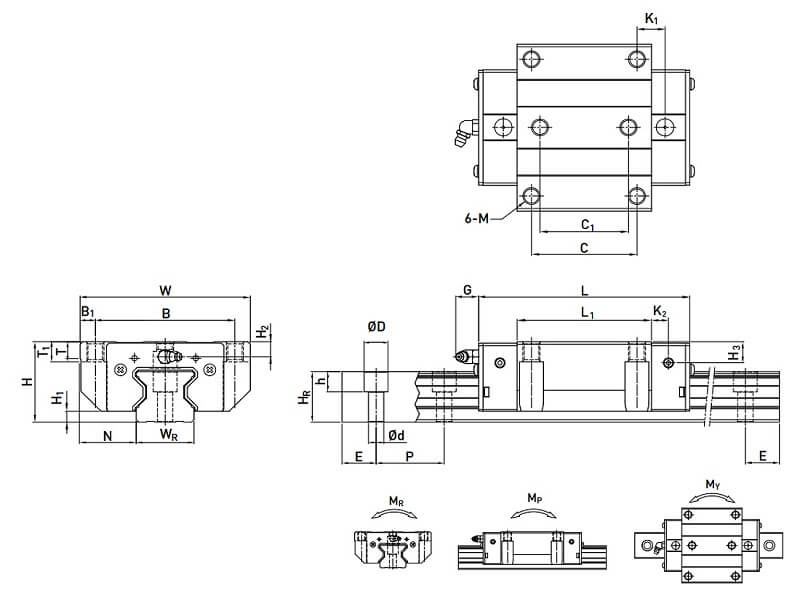

5. Phân loại và thông số kỹ thuật thanh ray trượt chịu lực HIWIN RG

Tùy vào từng cấu tạo máy nhỏ hay máy công nghiệp lớn sẽ có sản phẩm ray trượt chịu tải RG với nhiều kích cỡ tương ứng phù hợp như RG15, RG20, RG25, RG30, RG35, RG45.

Những phân loại:

• Dạng mặt bích hoặc dạng vuông.
• Thiết kế ngắn gọn hoặc chiều dài tiêu chuẩn.
• Với nhu cầu cấp chính xác khác nhau sẽ có các cấp tiền tải (Z0, Z1, Z2) khác nhau.

Xem thêm: Block PG

6. Vật liệu cấu tạo và chất lượng Block RG

Được cấu tạo từ thép ổ bi cường độ cao (SUJ2 hoặc tương đương), xử lý nhiệt luyện đặc biệt các linh kiện dòng RG mang đến những đặc điểm:

• Khắc phục được tình trạng oxy hóa và mài mòn.
• Độ cứng được phân bổ đều.
• Với môi trường khắc nghiệt vẫn giữ vững độ chính xác cao.

Bề mặt thanh trượt đạt độ chính xác và độ nhẵn đến từng micron nhờ công đoạn mài CNC chính xác.

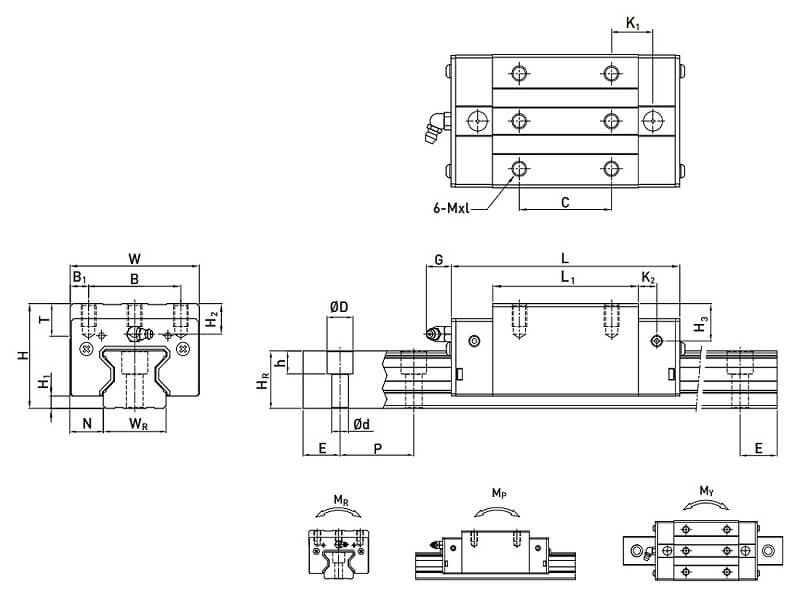

7. Nguyên lý hoạt động ray trượt chịu tải HIWIN RG

Dòng RG với thiết kế tối ưu dùng con lăn tiếp xúc tuyến tính thay vì tiếp xúc điểm như thanh ray bi cầu.

Điều đó dẫn đến:

• Độ cứng được tăng gấp đôi.
• Khi chịu tải vẫn hoạt động ổn định và hạn chế biến dạng đàn hồi.
• Tăng cường  tính năng chịu rung và va đập.

Là đột phá mới cho mọi hệ thống CNC và tự động hóa với chuyển động quay được chuyển thành chuyển động tuyến tính chính xác.

8. Ưu điểm ray trượt chịu lực RG so với các dòng khác

• Thiết kế 4 hướng chịu tải cân bằng.
• Độ cứng cao hơn 50% so với loại bi cầu.
• Giảm rung và tiếng ồn trong quá trình gia công.
• Tuổi thọ dài hơn, ít cần bảo trì.

Với các máy móc cần độ ổn định và độ chính xác tuyệt đối dòng RG được xem là thiết bị cốt lõi cần thiết.

9. Khả năng chịu tải và độ cứng của ray trượt chịu tải Block RG

RG Series có thể tải trọng gấp đôi model khác nhờ cấu tạo con lăn đặc biệt.

Đặc điểm vượt trội:

• Độ tải tĩnh vượt 500% so với các dòng thông thường.
• Độ tải động gấp 1.8 lần so với dòng thông thường.
• Nâng cao khả năng chịu mô-men xoắn.

Trong máy CNC nặng, trung tâm gia công, và hệ thống tự động công nghiệp dòng RG được xem là sản phẩm chuyên dụng nhờ những lý do trên.

Tầm quan trọng của ray trượt chịu lực RG đến độ chính xác gia công

Trong hệ thống máy CNC và dây chuyền tự động, độ chính xác gia công phụ thuộc rất lớn vào khả năng dẫn hướng của ray trượt chịu tải. Với thiết kế con lăn tiếp xúc tuyến tính, block RG giúp hạn chế biến dạng đàn hồi khi chịu lực lớn, từ đó:

• Duy trì sai số vị trí ở mức cực thấp
• Giảm hiện tượng rung lắc khi trục di chuyển nhanh
• Đảm bảo độ lặp lại vị trí ổn định trong thời gian dài

Nhờ đó, thanh ray trượt chịu lực  dòng RG đặc biệt phù hợp với các hệ thống yêu cầu độ chính xác cao như trung tâm gia công, máy mài và máy đo tọa độ.

Khả năng vận hành liên tục của ray trượt chịu tải RG

Trong môi trường sản xuất công nghiệp, thiết bị thường phải hoạt động liên tục nhiều ca. dòng RG được thiết kế nhằm đáp ứng yêu cầu vận hành bền bỉ với:

• Kết cấu con lăn giúp phân bố tải đều
• Hệ thống phớt chắn ngăn bụi và dầu cắt
• Khả năng chịu mỏi cao của vật liệu thép tôi cứng

Điều này giúp ray trượt chịu lực RG duy trì độ ổn định ngay cả khi làm việc liên tục trong thời gian dài, giảm nguy cơ hư hỏng đột ngột và tăng độ tin cậy cho toàn bộ hệ thống.

Hiệu quả kinh tế khi sử dụng thanh ray trượt chịu lực RG

Mặc dù thuộc nhóm ray trượt chịu tải cao cấp, dòng RG mang lại lợi ích kinh tế rõ rệt trong dài hạn:

• Tuổi thọ cao giúp giảm chi phí thay thế
• Ít cần bảo trì nên giảm thời gian dừng máy
• Độ ổn định cao hạn chế lỗi sản phẩm

Đối với doanh nghiệp sản xuất, việc lựa chọn block RG ngay từ đầu giúp tối ưu chi phí vận hành và nâng cao hiệu suất đầu tư cho máy móc.

Block RG và khả năng chống rung và chống va đập

Một trong những ưu điểm quan trọng của ray trượt chịu lực dòng RG là khả năng chống rung vượt trội. Nhờ tiếp xúc tuyến tính giữa con lăn và rãnh ray:

• Rung động khi gia công nặng được giảm đáng kể
• Hệ thống ít bị ảnh hưởng bởi va đập tải đột ngột
• Độ ổn định trục được duy trì trong suốt chu trình làm việc

Đặc điểm này khiến thanh ray trượt chịu lực RG trở thành lựa chọn lý tưởng cho máy phay nặng, máy ép và các hệ thống cơ khí chịu tải lớn.

Tầm quan trọng của ray trượt chịu tải RG trong hệ thống tự động hóa

Trong dây chuyền tự động, chuyển động tuyến tính cần vừa chính xác vừa bền bỉ. dòng RG đáp ứng tốt yêu cầu này nhờ:

• Chịu tải lớn theo nhiều hướng
• Độ cứng cao giúp giữ vững vị trí trục
• Chuyển động ổn định khi tăng tốc hoặc dừng đột ngột

Nhờ đó, block RG thường được sử dụng cho trục X, Y của robot công nghiệp, bàn trượt tải nặng và các module truyền động tuyến tính trong nhà máy thông minh.

Thanh ray trượt chịu lực RG và khả năng tùy biến và tích hợp

Dòng RG cho phép tích hợp linh hoạt vào nhiều kết cấu máy khác nhau:

• Có thể kết hợp nhiều block trên một ray để tăng tải
• Dễ ghép với vít me bi, servo motor và hộp số
• Phù hợp cả kết cấu nằm ngang lẫn thẳng đứng

Sự linh hoạt này giúp ray trượt chịu tải RG dễ dàng ứng dụng cho cả máy mới lẫn nâng cấp máy cũ.

10. Ứng dụng ray trượt chịu lực Block RG trong công nghiệp hiện đại

Mức độ chuyên dụng của dòng RG được thể hiện:

•  Trung tâm gia công cơ khí và máy CNC.
• Tự động hóa dây chuyền và Robot công nghiệp.
• Máy dập kim loại và máy ép nhựa.
• Thiết bị bán dẫn và y tế.
• Ngành quốc phòng và hàng không.

11. Hướng dẫn lắp đặt và bảo dưỡng ray trượt chịu tải Block RG

Các quy định khi lắp đặt để đạt công xuất tốt:

• Giữa các thanh trượt cần căn chuẩn song song với nhau.
• Tìm hiểu mô-men xoắn quy định khi siết bu-lông.
• Dùng mỡ HIWIN chính hãng để bảo trì.
• Hoạt động với mức tiền tải thấp hơn hoặc bằng mức quy định.
• Trong giai đoạn lắp ráp không để bụi bẩn lọt vào.

12. Hệ thống bôi trơn và bảo vệ ray trượt chịu lực RG

Với thiết kế cổng bôi trơn đa hướng giúp cho việc bảo trì con trượt RG trở nên đơn giản.
Các cách làm:

• Cách thủ công là dùng súng bơm mỡ.
• Hệ thống bôi trơn tự động.

Hơn nữa cơ chế bảo về khỏi phoi, bụi và dầu nhờ phớt chắn kép và nắp che thép không gỉ giúp tăng cường độ bền cho sản phẩm.

13. Lỗi thường gặp và cách khắc phục của ray trượt chịu tải Block RG

Sự cố	Nguyên do	Cách khắc phục
Chuyển động giật cục	Lệch song song	Căn chỉnh lại thanh trượt
Độ ồn cao	Thiếu tra dầu	Tra mỡ HIWIN
Hao mòn bề mặt	Xâm nhập bụi bẩn	Đổi phớt chắn và làm sạch

Để bộ máy vận hành ổn định và có độ bền cao cần bảo dưỡng thường xuyên.

14. So sánh ray trượt chịu lực Block RG với các dòng khác của HIWIN

Đặc điểm	HIWIN RG	HIWIN HG	HIWIN QH
Phần tử lăn	Con lăn	Bi cầu	Bi cầu
Độ chịu tải	Rất cao	Cao	Trung bình
Độ cứng	Cực cao	Cao	Vừa
Độ ồn	Trung bình	Thấp	Rất thấp
Ứng dụng	Công nghiệp nặng	CNC phổ thông	Tốc độ cao

15. Lý do Block RG được tin dùng

Ngoài cấu tạo mạnh mẽ dòng RG còn được công nhận và tin dùng trên toàn cầu:

• Độ ổn định và độ chính xác cao.
• Ít cần bảo dưỡng.
• Thông dụng cho nhiều kiểu máy dễ dàng lắp đặt.
• Linh kiện thay thế và đại lý phủ khắp toàn cầu.

16. Cách chọn ray trượt chịu tải Block RG phù hợp

Chú ý khi chọn RG:

• Trọng tải và hướng tải khi hoạt động.
• Nhu cầu về độ chính xác.
• Điều kiện môi trường (nhiệt, bụi, độ ẩm).
• Tốc độ và chiều dài hành trình.
• Dạng lắp (vuông hoặc mặt bích).

17. Định hướng xu thế

HIWIN luôn nâng cấp công nghệ để phù hợp với xu thế tự động hóa thông minh:

• Đo chuyển động bằng cảm biến tích hợp.
• Lớp phủ chống ăn mòn hiện đại.
• Công nghệ tự bôi trơn E2.

Trong truyền động tuyến tính công nghiệp thanh ray trượt chịu lực RG được xem là xu thế mới.

18. Kết luận

Độ chính xác và hiệu suất phụ thuộc nhiều vào thanh ray, do đó Ray Trượt Chịu Lực RG không chỉ đơn thuần là linh kiện máy móc mà được xem là trái tim của chuyển động.
RG Series đã khẳng định được khả năng vượt trội ngay cả trong điều kiện làm việc yêu cầu cao từ máy CNC, robot đến dây chuyền sản xuất.

Với yêu cầu cao về chất lượng, độ bền và hiệu quả lâu dài thì con trượt RG là lựa chọn tuyệt vời.

19. Câu hỏi thường gặp (FAQs)

1. Sự khác biệt giữa dòng RG và dòng bi cầu?
Độ chịu tải và độ cứng được nâng cao do dòng RG dùng con lăn.

2. Với môi trường tốc độ cao dòng RG có phù hợp không?
Trong tốc độ vừa và cao dòng RG vẫn cho hiệu suất ổn định.

3. Với nhu cầu lắp đặt thẳng đứng do dùng được dòng RG không?
Với kết cấu cần bằng tải 4 hướng thì dòng RG vẫn đáp ứng được nhu cầu trên.

4. Thời gian định kỳ bảo dưỡng dòng RG là bao lâu?
Phụ thuộc nhiều vào môi trường nhưng thường thì rơi vào 1.000 – 2.000 giờ.

5. Thanh trượt và con trượt thay riêng được không?
Khi cùng cấp chính xác và cùng dòng tương thích hoàn toàn có thể làm được điều đó.
