Giới Thiệu Thanh Trượt Bi HIWIN E2
Thanh trượt bi E2 là hệ thống chuyển động tuyến tính mượt mà với ít ma sát được cấu tạo bởi thanh trượt bi và con trượt bi (carriage).
Với cấu tạo ưu việt nhằm nâng cao độ bền và gần như không cần bảo trì. Con trượt E2 được nhận định là giải pháp chuyển động chính xác cao của HIWIN.
Không giống các dòng block thông thường phải phụ thuộc hoàn toàn vào bảo dưỡng thủ công, thanh trượt bi E2 được tích hợp sẵn cơ chế cấp dầu nội bộ. Điều này giúp hệ dẫn hướng duy trì trạng thái bôi trơn ổn định trong suốt quá trình làm việc mà không cần ngắt máy để tra dầu định kỳ.
Với thanh trượt bi E2, điểm chú ý hơn cả đó là hệ thống bôi trơn tự động, giúp bôi trơn máy liên tục mà không cần can thiệp thủ công, do đó giúp máy hoạt động mượt mà, sạch sẽ và nâng cao hiệu quả vận hành. Nhờ đặc điểm này, dòng E2 đặc biệt phù hợp cho các hệ thống vận hành liên tục hoặc những môi trường yêu cầu độ sạch cao.
Ray Trượt Bi E2 Được Ra Đời Với Ý Tưởng
Ray trượt bi E2 được nghiên cứu và phát triển với mục đích là giảm thiểu tối đa công tác bảo trì mà vẫn đạt được độ chính xác lâu dài. Trong thực tế sản xuất, việc phải dừng máy để tra dầu hoặc vệ sinh block gây ảnh hưởng lớn đến năng suất và chi phí vận hành.
Với các dòng thanh trượt thông thường thì cần tra dầu bảo dưỡng định kỳ, riêng với dòng block E2 sẽ được bôi trơn tự động nhờ được trang bị hệ thống bôi trơn tích hợp bên trong block. Cơ chế này giúp lượng dầu luôn được phân phối đều đến rãnh bi và bề mặt tiếp xúc giữa bi và ray.
Với thiết kế đó, hệ thống luôn hoạt động mượt mà nhờ cơ chế dầu bôi trơn được cung cấp đúng thời điểm, hạn chế hiện tượng khô dầu, mòn bi và rỗ bề mặt ray trong quá trình vận hành dài hạn.

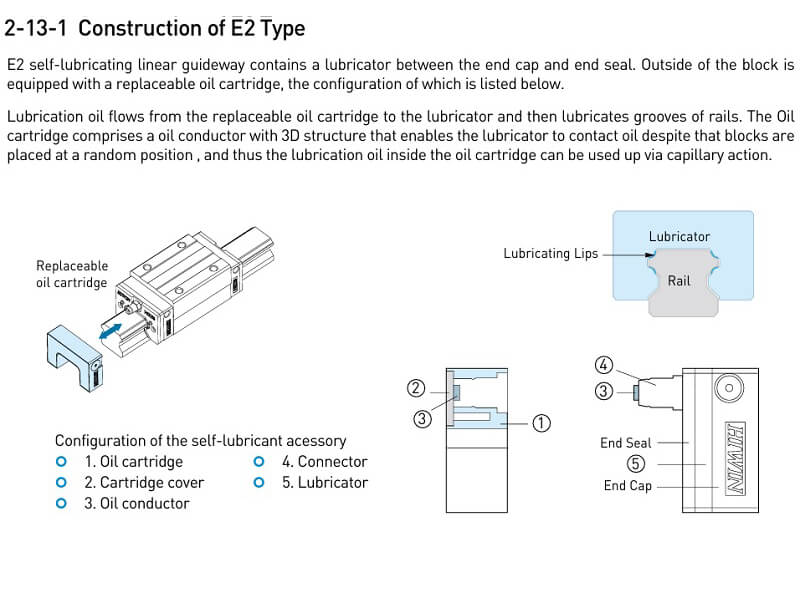

Cấu Tạo Con Trượt Bi E2
Con trượt bi E2 được thiết kế như một khối dẫn hướng hoàn chỉnh, trong đó mỗi bộ phận đều đảm nhiệm một vai trò riêng nhằm đảm bảo chuyển động ổn định và tuổi thọ lâu dài.
| Bộ phận | Chức năng |
|---|---|
| Thanh ray trượt bi (Guideway) | Định hướng chuyển động giúp duy trì sự chính xác và ổn định trong quá trình vận hành. |
| Con trượt bi (Carriage) | Bộ phận di chuyển dọc theo thanh ray, vừa chịu tải trọng chính đảm bảo chuyển động mượt mà. |
| Bộ bôi trơn tự động (E2 System) | Hệ thống bôi trơn tự động liên tục ở khoang dầu bên trong con trượt. |
| Phớt chắn & nắp che (Seal & Cap) | Tác dụng tránh hao mòn cho hệ thống, ngăn bụi, mạt kim loại và tạp chất xâm nhập |
| Bi cầu (Ball Bearings) | Giảm ma sát hỗ trợ chuyển động mượt mà, chính xác. |
Nhờ cấu trúc khép kín, các chi tiết bên trong con trượt bi E2 được bảo vệ tốt hơn trước bụi bẩn và độ ẩm, giúp duy trì độ chính xác hình học của ray trong suốt thời gian sử dụng.
Nguyên Lý Vận Hành Của Hệ Bôi Trơn Block Bi E2
Được cấu tạo với hệ thống bôi trơn tự động thông minh đã tạo ra điểm đặc biệt của dòng Block Bi E2:
- Bình chứa dầu bôi trơn nhỏ gọn được lắp đặt trên con trượt bi.
- Dầu được bơm đều và liên tục đến các rãnh bi khi con trượt chuyển động.
- Do đó, hệ thống không cần bảo dưỡng thủ công mà được bôi trơn thường xuyên .
Ưu Điểm Của Hệ Bôi Trơn Block Bi E2
- So với block thông thường thì block bi E2 giảm được xuống 5 lần tần xuất bảo dưỡng.
- Dầu bôi trơn được tiết kiệm 90%.
- Giảm thời gian ngừng máy và giảm ô nhiễm môi trường.
- Thân thiện môi trường do vận hành sạch sẽ.

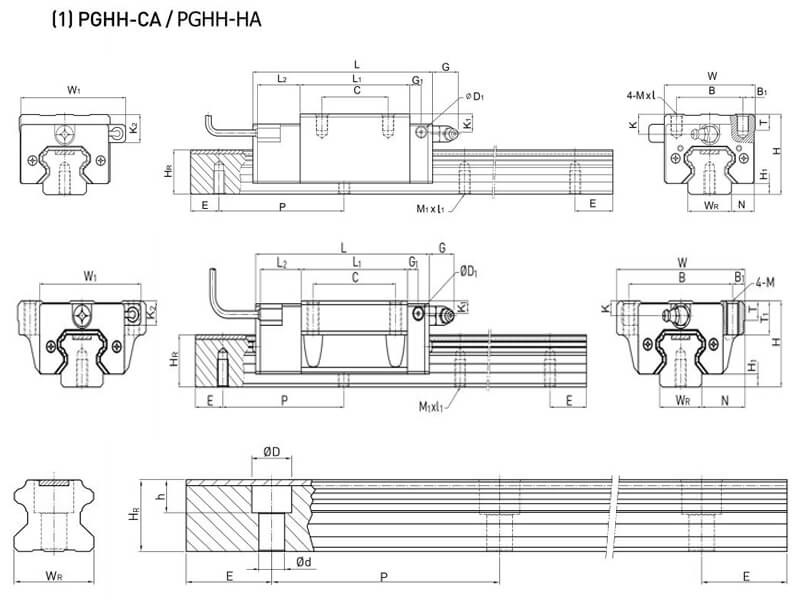

Thông Số Kỹ Thuật Thanh Ray Trượt Bi E2
Thanh ray trượt bi E2 được thiết kế theo các tiêu chuẩn kỹ thuật quốc tế, đáp ứng nhiều cấp chính xác và tải trọng khác nhau.
- Có đủ cấp chính xác: C, H, P, SP, UP (theo tiêu chuẩn ISO)
- Đủ cấp độ tải trọng: Nhẹ, trung bình, cao (tùy chọn)
- Tốc độ vận hành lên đến 10 m/s
- Độ bền bôi trơn lên tới 20.000 km di chuyển
- Nhiệt độ vận hành: -20°C đến +80°C
- Cấu tạo bởi thép hợp kim cacbon cao, tôi cứng và mài chính xác
Nhờ đó, dòng thanh ray trượt bi E2 vẫn đảm bảo độ ổn định, độ chính xác và độ bền vượt trội ngay cả khi làm việc trong môi trường có chu kỳ vận hành cao hoặc yêu cầu kỹ thuật khắt khe.
Phân Loại Dòng Block E2
Tùy vào mục đích khác nhau sẽ có con trượt bi E2 phù hợp riêng:
| Mã sản phẩm | Đặc điểm ứng dụng |
|---|---|
| EGR-E2 | Phù hợp với máy CNC phổ thông. |
| HGR-E2 | Dòng tải nặng thích hợp cho máy công nghiệp lớn. |
| MGN-E2 | Phiên bản mini ứng dụng nhiều trong robot nhỏ, máy in 3D, thiết bị gọn nhẹ. |
Mặc dù khác nhau về kích thước và tải trọng, các dòng block E2 đều sử dụng chung nguyên lý bôi trơn tự động, giúp duy trì độ chính xác lâu dài và giảm ma sát trong suốt quá trình vận hành.
Xem thêm: Ray trượt cơ khí QR
Thanh Trượt Bi E2 Sản Phẩm Chuyên Dụng Cho Máy CNC
Tính chính xác của chuyển động tuyến tính luôn là yếu tố then chốt đối với máy CNC.
Chi tiết sản phẩm gia công có thể bị hỏng chỉ với một sai lệch nhỏ.
Điều đó sẽ được hạn chế hoàn toàn bởi dòng thanh trượt bi E2:
- Vận hành êm ái nhờ cơ chế tự bôi trơn.
- Hạn chế rung động và ma sát.
- Nâng cao độ bền thanh trượt bi và con trượt bi.
Nhờ vậy, thanh trượt bi E2 giúp nâng cao độ bền ray và con trượt, đồng thời duy trì độ chính xác hình học của trục máy trong thời gian dài.
Ưu Điểm Ray Trượt Bi E2
1. Vận Hành Gần Như Không Cần Bảo Trì
Nhờ hệ thống bôi trơn tự động tích hợp bên trong block, thanh trượt bi E2 có thể hoạt động liên tục trong thời gian dài mà không cần tra dầu thủ công định kỳ. Điều này đặc biệt quan trọng đối với các dây chuyền sản xuất tự động, nơi việc dừng máy để bảo dưỡng gây gián đoạn toàn bộ quy trình.
Việc giảm tần suất bảo trì không chỉ tiết kiệm thời gian mà còn hạn chế rủi ro do thao tác sai khi tra dầu, giúp hệ dẫn hướng luôn duy trì trạng thái làm việc tối ưu.
2. Thanh Trượt Bi E2 Có Độ Chịu Tải Lớn
Thiết kế rãnh tiếp xúc tối ưu giữa bi và ray giúp tải trọng được phân bố đều theo nhiều hướng: phương thẳng đứng, phương ngang và mô-men xoắn. Nhờ đó, block E2 có khả năng chịu tải cao hơn so với các block truyền thống cùng kích thước.
Độ chịu tải lớn giúp hệ thống ổn định hơn khi gia công nặng, hạn chế biến dạng vi mô và duy trì độ thẳng của chuyển động trong suốt hành trình.
3. Chuyển Động Êm Ái
Ma sát được giảm mạnh nhờ hệ bi tuần hoàn kết hợp với lớp dầu bôi trơn liên tục. Khi block di chuyển, bi lăn trên rãnh ray thay vì trượt, giúp giảm rung động và tiếng ồn cơ khí.
Chuyển động êm ái đặc biệt quan trọng với các ứng dụng yêu cầu độ chính xác cao như máy CNC, robot công nghiệp và thiết bị đo lường, nơi dao động nhỏ cũng có thể ảnh hưởng đến chất lượng sản phẩm.
4. Ray Trượt Bi E2 Đạt Tuổi Thọ Cao
Bề mặt ray và rãnh bi được xử lý nhiệt và mài chính xác giúp tăng độ cứng bề mặt và khả năng chống mài mòn. Kết hợp với cơ chế bôi trơn tự động, tốc độ hao mòn được kiểm soát ở mức rất thấp.
Nhờ đó, tuổi thọ thực tế của ray trượt bi E2 có thể cao gấp nhiều lần so với ray thông thường trong cùng điều kiện làm việc.
5. Thân Thiện Môi Trường
Do lượng dầu sử dụng được kiểm soát chính xác, hệ thống hạn chế rò rỉ dầu ra ngoài môi trường làm việc. Điều này giúp không gian sản xuất sạch hơn, giảm nguy cơ trơn trượt và giảm lượng dầu thải ra môi trường.
Block E2 vì vậy đặc biệt phù hợp cho nhà máy sản xuất sạch, phòng sạch hoặc các ngành yêu cầu kiểm soát nghiêm ngặt về dầu mỡ.
Hướng Dẫn Lắp Đặt Con Trượt Bi E2
Quy trình lắp đặt cần chính xác nhằm đạt được hiệu suất cao:
- Bề mặt lắp đặt phải được làm sạch.
- Dùng thước căn hoặc laser điều chỉnh ray đúng vị trí.
- Bulong phải được xiết đều tay không được cong ray.
- Hạn chế hoàn toàn bụi bẩn rơi vào khi lắp con trượt.
- Bằng cách thủ công kiểm tra chuyển động xem đã êm chưa.
👉 Mẹo nhỏ: Nạp thêm dầu bôi trơn chính hãng HIWIN khi cần.
Ứng Dụng Block E2
Dòng Block E2 là sản phẩm thông dụng trong nhiều lĩnh vực:
- Máy CNC trung tâm gia công
- Robot công nghiệp
- Thiết bị Pick-and-Place
- Máy in 3D & công nghệ bán dẫn
- Thiết bị y tế & đo lường chính xác
Block E2 thích hợp với cả môi trường sản xuất công nghiệp và phòng sạch do có khả năng vận hành ổn định và sạch sẽ.
So Sánh HIWIN E2 Với Thanh Trượt Thông Thường
Bảng so sánh cho thấy sự khác biệt rõ rệt giữa ray trượt bi E2 và ray trượt thông thường:
| Tính năng | HIWIN E2 | Dẫn hướng thông thường |
|---|---|---|
| Bôi trơn | Tự động | Bảo dưỡng định kỳ thủ công |
| Bảo dưỡng | Hầu như không cần | Thường xuyên |
| Độ bền | Gấp 4–5 lần | Trung bình |
| Môi trường sạch | Rất phù hợp | Giới hạn |
| Tiếng ồn | Thấp | Cao hơn |
| Giá | Cao hơn chút | Rẻ hơn |
Ray trượt bi E2 làm giảm đáng kể chi phí bảo trì và thời gian ngừng máy mặc dù chi phí đầu tư ban đầu cao hơn. Khi tính tổng chi phí sở hữu (TCO) trong suốt vòng đời thiết bị, block E2 thường mang lại lợi ích kinh tế lớn hơn so với ray thông thường.
Ngoài ra, sự ổn định lâu dài của hệ dẫn hướng E2 giúp giảm rủi ro sai số tích lũy, từ đó giảm tỷ lệ phế phẩm và tăng chất lượng sản phẩm đầu ra.
Lợi Ích Môi Trường Và Kinh Tế Thanh Ray Trượt Bi E2
Sử dụng thanh ray trượt bi E2 góp phần bảo vệ môi trường do cơ chế hoạt động giúp giảm lượng dầu bôi trơn thải ra nhưng vẫn đảm bảo và tăng cường hiệu quả công việc.
Giúp công ty giảm thiểu tổng chi phí sở hữu (TCO) do tiết kiệm chi phí bảo dưỡng và tăng cường độ bền.
Mẹo Bảo Trì Thanh Trượt Bi E2
Mặc dù được thiết kế để giảm bảo trì, thanh trượt bi E2 vẫn cần được theo dõi định kỳ nhằm đảm bảo hệ thống luôn ở trạng thái tốt nhất:
– Theo dõi tiếng ồn bất thường khi block di chuyển. Âm thanh lạ có thể là dấu hiệu thiếu dầu hoặc bi bị mòn.
– Thường xuyên lau sạch bề mặt ray để tránh bụi và mạt kim loại bám vào rãnh trượt.
– Phớt chắn bụi cần được thay thế khi có dấu hiệu lão hóa hoặc rách, nhằm ngăn tạp chất xâm nhập vào rãnh bi.
– Khi hệ thống chịu va đập mạnh hoặc rung bất thường, cần kiểm tra lại độ thẳng của ray và độ song song giữa các ray.
– Tránh để ray trượt bi E2 hoạt động trong môi trường ẩm ướt kéo dài vì có thể gây oxy hóa bề mặt ray.
Việc kiểm tra định kỳ giúp phát hiện sớm các bất thường và tránh hư hỏng lớn, từ đó kéo dài tuổi thọ toàn bộ hệ dẫn hướng.
Cách Chọn Ray Trượt Bi E2 Phù Hợp
Để lựa chọn đúng dòng ray trượt bi E2 cho từng ứng dụng, cần xem xét các yếu tố kỹ thuật sau:
1. Tải Trọng Và Hướng Tải
Cần xác định tải trọng tác động lên block theo các phương khác nhau (thẳng đứng, ngang, mô-men). Với tải nhẹ và không gian nhỏ, có thể chọn dòng MGN-E2. Với tải trung bình đến nặng trong máy CNC, nên ưu tiên EGR-E2 hoặc HGR-E2.
2. Độ Chính Xác Yêu Cầu
Nếu máy yêu cầu độ chính xác cao và độ lặp lại tốt, nên chọn ray có cấp chính xác P, SP hoặc UP. Với các ứng dụng phổ thông, cấp C hoặc H là đủ để đảm bảo hiệu quả kinh tế.
3. Không Gian Lắp Đặt
Trong không gian hẹp hoặc thiết bị nhỏ, ray mini MGN-E2 là lựa chọn phù hợp. Với khung máy lớn và tải nặng, ray HGR-E2 giúp tăng độ cứng vững tổng thể của hệ thống.
4. Môi Trường Và Tốc Độ Làm Việc
Nếu môi trường có bụi, mạt kim loại hoặc yêu cầu sạch, block E2 giúp giảm rủi ro thiếu bôi trơn. Với hệ thống chạy tốc độ cao, ưu tiên ray có khả năng chịu tốc độ lớn và bề mặt mài chính xác để hạn chế rung động.
Việc chọn đúng ray trượt bi E2 không chỉ giúp máy vận hành ổn định mà còn tối ưu chi phí bảo trì và kéo dài tuổi thọ thiết bị.
Tương Lai Của Công Nghệ Chuyển Động Tuyến Tính
HIWIN đang hướng đến việc tích hợp cảm biến thông minh và kết nối IoT vào hệ thống dẫn hướng, giúp tự giám sát tình trạng vận hành và dự đoán bảo trì.
Đây chính là bước tiến quan trọng hướng tới tự động hóa thông minh – Industry 4.0.
Kết Luận
Ray Trượt Bi dòng HIWIN E2 là sự kết hợp hoàn hảo giữa công nghệ, độ chính xác và tính bền vững.
Với cơ chế tự bôi trơn thông minh, tuổi thọ cao và bảo trì tối thiểu, đây là giải pháp dẫn hướng tuyến tính hàng đầu cho mọi hệ thống tự động hóa hiện đại.
Nếu bạn đang tìm kiếm một hệ thống vận hành mượt mà, bền bỉ và tiết kiệm chi phí, Block E2 chính là lựa chọn xứng đáng.
Nó là trái tim thầm lặng giúp dây chuyền sản xuất của bạn vận hành ổn định — ngày này qua ngày khác, không ngừng nghỉ.
Câu Hỏi Thường Gặp
1. Điểm nổi bật nhất của ray trượt bi E2 là gì?
Chính là hệ thống bôi trơn tự động, giúp block luôn vận hành êm mà không cần tra dầu thủ công.
2. Tuổi thọ bôi trơn của con trượt bi E2 bao lâu?
Trung bình trên 20.000 km di chuyển trước khi cần nạp dầu lại.
3. Có thể dùng ray trượt bi E2 trong phòng sạch không?
Hoàn toàn có thể — block bi E2 hạn chế rò rỉ dầu và bụi bẩn.
4. Block E2 có tương thích với ray HIWIN cũ không?
Có, hầu hết các block bi E2 tương thích ngược với thanh ray chuẩn HIWIN.
5. Làm sao chọn đúng con trượt bi E2?
Cần xác định tải trọng, không gian lắp, độ chính xác và tốc độ vận hành trước khi chọn.
