Mục Lục
- Giới thiệu dòng HIWIN QH
- Đặc Điểm Nổi Bật dòng HIWIN QH
- Giải Mã Các dòng12, 15 Và 20 QH
- Nguyên Lý Hoạt Động Của Block QH
- Công Nghệ Nổi Bật Trên Block QH
- Ưu Điểm Khi Sử Dụng Block QH
- Ứng Dụng Của Dòng HIWIN QH
- So Sánh HIWIN QH Với Các Dòng Ray Khác
- Chất Liệu Và Độ Bền HIWIN QH
- Hướng Dẫn Lắp Đặt Block QH
- Bảo Dưỡng Và Chăm Sóc HIWIN QH
- Tại Sao Nên Chọn dòngQH Cho Máy CNC?
- Khả Năng Làm Việc Trong Môi Trường Sạch Của Block QH
- Cách Chọn Kích Thước Dòng QH Phù Hợp
- Kết Luận
- Câu Hỏi Thường Gặp (FAQs)

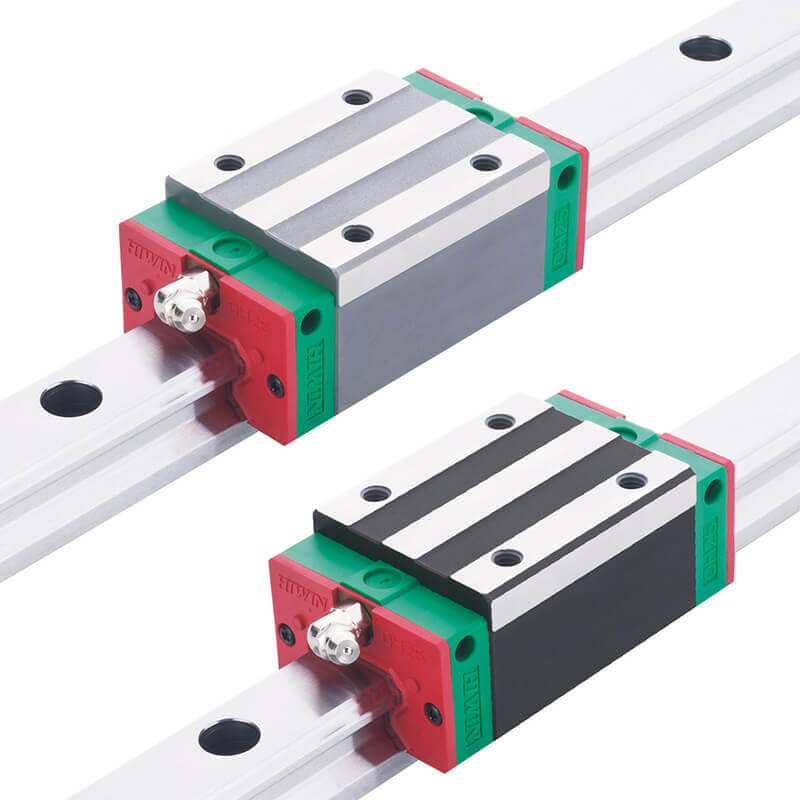

Giới thiệu HIWIN QH
Được biết đến với khả năng vượt trội về độ chính xác cao và ma sát thấp, HIWIN QH mang đến chuyển động mượt mà và độ bền vượt trội nhờ công nghệ bôi trơn tiên tiến và hệ thống tuần hoàn bi tối ưu.
Tùy vào từng nhu cầu tải trọng và độ chính xác của từng máy CNC, hệ thống tự động và thiết bị công nghiệp dòng QH sẽ có những kích thước phù hợp riêng như 12, 15 và 20 mm.
Đặc Điểm Nổi Bật Block QH
- Sinh nhiệt thấp và tốc độ ổn định nhờ cấu tạo giảm ma sát.
- Độ hao mòn thấp dẫn đến độ bền cao do có thiết kế cấu trúc tuần hoàn bi.
- Với môi trường có nhu cầu độ chính xác cao dòng QH hoàn toàn phù hợp do mang đến chuyển động mượt mà em ái.
- Thanh trượt và con trượt có thể thay thế lẫn nhau.
- Với vật liệu inox hoặc phủ chống gỉ mang đến khả năng chống ăn mòn tốt.
- Với gian lắp đặt hạn chế hoàn toàn phù hợp do có thiết kế nhỏ gọn nhưng độ chịu tải cao.
Giải Mã Các Dòng HIWIN QH
| Model | Bề rộng ray (mm) | Loại tải trọng | Ứng dụng phổ biến |
|---|---|---|---|
| QH12 | 12 mm | Nhẹ | Robot pick & place và Máy CNC mini |
| QH15 | 15 mm | Trung bình | Dây chuyền tự động và Máy phay CNC |
| QH20 | 20 mm | Nặng | Thiết bị chính xác, Robot công nghiệp |
Dòng QH có thể phù hợp máy từ CNC để bàn nhỏ gọn đến robot công nghiệp cỡ lớn nhờ ba kích thước này.
Xem thêm:
Nguyên Lý Hoạt Động Của HIWIN QH
Hệ thống HIWIN QH được cấu tạo bởi hai bộ phận:
- Thanh trượt (Guideway) định hướng chính xác đường dẫn tuyến được cấu tạo bởi thép cứng.
- Con trượt (Carriage) có thể chịu tải bốn hướng và nhờ bi tuần hoàn dẽ di chuyển dọc theo đường ray.
Nhờ đó giúp hạn chế giảm rung và giảm tiếng ồn nhờ chuyển động tuyến tính nhẹ nhàng và ổn định.
Công Nghệ Nổi Bật Trên Ray Block QH
1. Hệ Thống Tuần Hoàn Đặc Biệt Của Block QH
Nổi bật với hệ thống vận hành êm ái, giảm thiểu ma sát, ngoài ra còn hạn chế tác động va chạm giữa bi và rãnh ray nhờ cấu trúc bi tuần hoàn ưu việt.
2. Phớt Chắn Và Nắp Che Bụi HIWIN QH
Khả năng ngăn bụi, mạt kim loại và sựu xâm nhập cu tạp chất cao do bên hông có trang bị các phớt chắn đầu và gạt bụi làm tăng độ bền sản phẩm.
3. Cổng Bôi Trơn Block QH (Hệ Thống E2)
Bảo dưỡng, phân phối dầu mỡ dễ dàng và đồng đều mà không cần tra thủ công định kỳ nhờ tích hợp cổng bôi trơn.
Ưu Điểm Khi Sử Dụng HIWIN QH
- Nâng cao độ lặp lại và chính xác
Thích hợp khi sử dụng trong hệ thống đo lường và máy gia công. - Cấu tạo cứng vững và nhỏ gọn
Nâng cao độ chịu tải tuy kích thước nhỏ gọn. - Lắp đặt và thay thế thuận tiện
Với các thanh trượt cùng kích thước các con trượt có thể hoán đổi lẫn nhau. - Giảm thiểu tiếng ồn giúp hoạt đọng em ái
Phù hợp sử dụng cho dây chuyền sạch hoặc phòng thí nghiệm.
Ứng Dụng Của Block QH
- Máy phay, máy tiện CNC
- Máy cắt laser, in 3D
- Hệ thống đóng gói tự động
- Robot công nghiệp và robot hợp tác
- Thiết bị y tế và đo lường
- Ngành bán dẫn và lắp ráp điện tử
Với từng ứng dụng cụ thể sẽ phù hợp với từng dòng dòng QH khác nhau.
So Sánh HIWIN QH Với Các Dòng Ray Khác
| Tiêu chí | HIWIN QH | Ray thông thường |
|---|---|---|
| Độ ma sát | Thấp | Trung bình |
| Bôi trơn | Tự động (E2) | Thủ công |
| Tiếng ồn | Êm | Ồn hơn |
| Độ bền | Nhân đôi | Trung bình |
| Bảo dưỡng | Rất ít | Thường xuyên |
Với hiệu suất, độ bền và độ tin cậy nổi trội công nghệ Block QH của HIWIN đã khẳng định vị thế của mình.
Chất Liệu Và Độ Bền HIWIN QH
Thép hợp kim crom-carbon hoặc inox đã được sử dụng cho thanh trượt và con trượt QH, ngoài ra chúng còn được tăng cường độ cứng và chống mài mòn do đã được trải qua xử lý nhiệt. Với môi trường ẩm hoặc ăn mòn nên sử dụng lớp phủ chống gỉ đen.
Hướng Dẫn Lắp Đặt Block QH
- Đảm bảo độ phẳng và sạch sẽ trên bề mặt.
- Trước tiên nên lau sạch bụi, dầu mỡ.
- Đảm bảo đường thẳng của thanh trượt đã được căn chỉnh chuẩn.
- Làm đúng trình tự và đúng lực khi xiết bu-lông.
- Trước khi vận hành nên tra dầu.
Bộ máy sẽ hoạt động trơn tru và đảm bảo chính xác khi thực hiện đúng các bước trên.
Bảo Dưỡng Và Chăm Sóc HIWIN QH
- Đảm bảo không có mạt và bụi quanh đầu con trượt.
- Nếu không dùng hệ thống E2 cần tra dầu thường xuyên.
- Chu kỳ 6–12 tháng phải kiếm tra độ tiền tải và lực siết.
- Khi phát hiện hao mòn nên thay phớt chắn.
Độ bền và độ chính xác sẽ được nâng cao khi chăm sóc đúng cách.
Tại Sao Nên Chọn Block QH Cho Máy CNC?
Dù mang kết cấu nhỏ gọn dòng QH vẫn đạt được độ hài hòa của độ chính xác, tuổi thọ cao và sự tiện lợi. Dòng QH với chuyển động tuyến tính ổn định, êm ái và đạt được hiệu xuất cao trong nhiều môi trường như máy CNC 5 trục, robot gắp linh kiện hay cánh tay tự động hóa.
Khả Năng Làm Việc Trong Môi Trường Sạch Của Block QH
Nhờ thiết kế ,dòng QH được sử dụng nhiều cho phòng sạch, phòng thí nghiệm, sản xuất thiết bị y tế hoặc điện tử do cấu tạo ma sát ít, giảm tiếng ồn và hạn chế sinh bụi.
Cách Chọn Kích Thước HIWIN QH Phù Hợp
- Tùy vào yêu cầu về mô-men xoắn và tải trọng
- Không gian lắp đặt có hạn chế không?
- Nhu cầu về gia tốc và ốc độ
- Môi trường làm việc
→ QH12 phù hợp với ứng dụng nhẹ, nhỏ gọn
→ QH15 phù hợp với ứng dụng trung bình, chính xác
→ QH20 phù hợp với ứng dụng nặng, công nghiệp
Kết Luận
Là tổng hợp của kết cấu hài hòa giữa độ chính xác, độ bền và hiệu xuất cao HIWIN QH đem đến chuyển động ổn định, êm ái và độ bền cao trong nhiều môi trường như máy CNC, dây chuyền tự động hay robot.
Với , HIWIN QH được các kỹ sư tin dùng cho mọi hệ thống truyền động tuyến tính hiện đại do có cấu tạo thông minh đạt được độ tin cậy vượt trội và ít phải bảo dưỡng.
Câu Hỏi Thường Gặp (FAQs)
1. Block QH có ưu điểm gì nổi bật?
Dòng QH đạt được hoạt động êm ái, tuổi thọ cao và độ chính xác vượt trội nhờ có hệ tuần hoàn bi độc quyền và bôi trơn tự động.
2. Độ chịu tải nặng của dòng QH như thế nào?
tất cả các dòng QH đều có khả năng chịu tải tốt nổi bật là đặc dòng QH20 được ứng dụng nhiều trong cho máy móc công nghiệp.
3. Chu trình bảo dưỡng bôi trơn dòng QH?
So với loại thông thường thời gian bảo trì được nhân đôi do có hệ thống E2.
4. Có thể hoán đổi giữa các thanh trượt và con trượt không?
Với kích thước trong cùng series có thể làm điều đó.
5. Trong phòng sạch có thể sử dụng dòng QH không?
Với cấu tạo giảm độ ồn và sinh bụi ít dòng QH hoàn toàn phù hợp.
