HIWIN Block EG EG15 EG20

Giới Thiệu Về HIWIN EG

Chi tiết con trượt dòng HIWIN EG là một block trượt tuyến tính có hiệu suất tuyệt vời cùng độ cứng cao với một kích thước nhỏ gọn. Với 4 hàng bi tiếp xúc với góc 45° và một thiết kế thấp, nó lý tưởng dành cho những ứng dụng cần hiệu suất ổn định trong không gian tối thiểu.

Block EG đạt được sự cân bằng hoàn hảo giữa trọng lượng nhẹ với cơ học độ bền cao hơn, do đó EG là sự lựa chọn tốt nhất cho các máy CNC, dây chuyền tự động hóa.

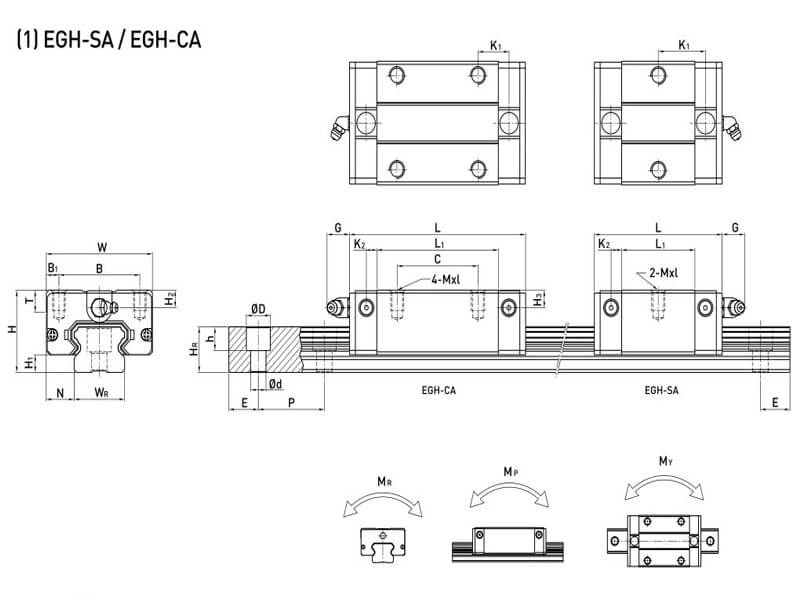

Lý Do Nên Chọn HIWIN Block EG?

HIWIN EG là lựa chọn hàng đầu cho những môi trường yêu cầu độ chính xác, khả năng chịu tải và tuổi thọ cao.
Ưu điểm dòng EG :

• Thích hợp với không gian hạn chế do cấu tạo gọn, nhẹ.
• Do cấu tạo có thể chịu tải nặng theo nhiều hướng nên dòng EG đạt được độ cứng vững cao.
• Thiết kế tối ưu nhằm giảm ma sát, hạn chế rung động tạo nên chuyển động mượt mà.
• Con trượt và thanh trượt có thể thay riêng mà không cần mài lại nên có thể dễ thay thế.
• Hoạt động tốt cả trong cả môi trường khô và ẩm nhờ cấu tạo ngăn ngừa gỉ sét, bền bỉ

Hiểu Rõ Tên Các Dòng Block EG

Khả năng chịu tải và kích thước được thể hiện qua tên từng sản phẩm như EG15 HIWIN, EG25, hay HIWIN EG20.

Model	Độ rộng thanh trượt (mm)	Độ rộng con trượt (mm)	Tải trọng	Ứng dụng
HIWIN EG15	15	34	Trung bình	Máy in 3D, CNC mini
HIWIN  EG20	20	44	Cao	Robot, tự động hóa
HIWIN  EG25	25	48	Nặng	Máy CNC lớn, module tuyến tính

Ngoài ra, còn có 2 dạng block:

EGH (dạng rộng)

EGL (dạng dài)
→Dựa theo tải trọng và không gian lắp đặt sẽ có những lựa chọn block phù hợp.

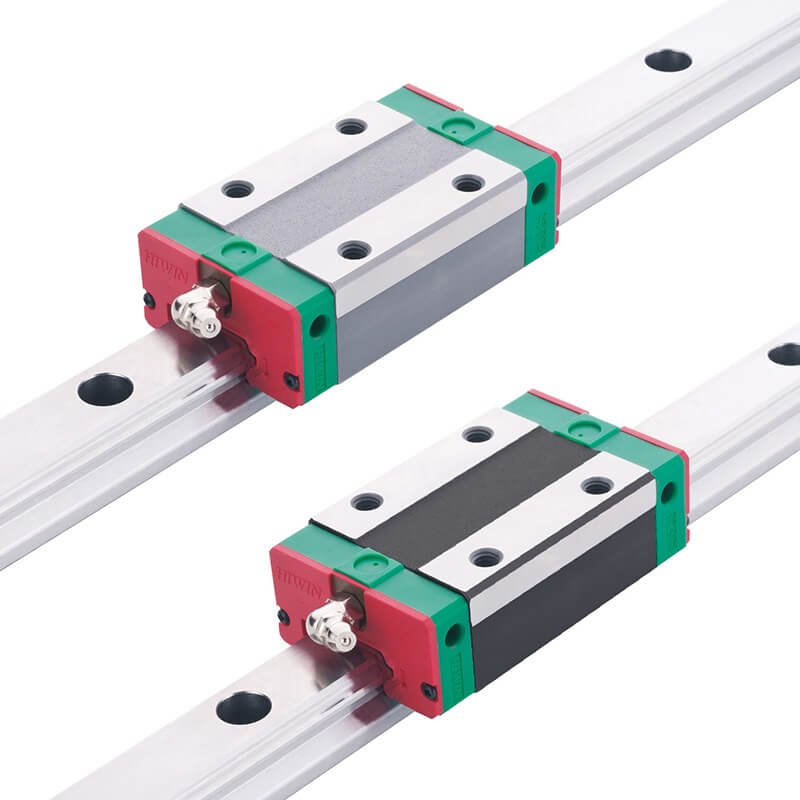

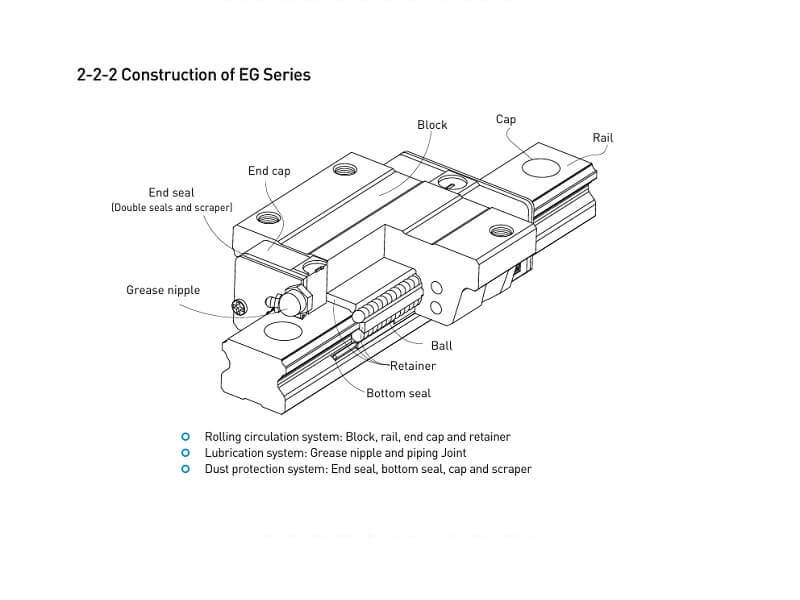

Cấu Tạo Của Block EG

Cấu tạo Block EG có 4 hàng bi tuần hoàn tiếp xúc với ray qua đường cong Gothic 45°, giúp phân bổ tải đều trên toàn bộ cấu trúc.

Cấu tạo:

• Nắp chặn đầu (End Cap) làm tăng khả năng tuần hoàn mượt mà cho bi.
• Đầu bơm mỡ giúp dễ dàng bảo dưỡng tra dầu mỡ.
• Tấm chắn bụi có tác dụng ngăn chất bẩn xâm nhập.
• Thân thép cứng có khả năng chống chịu mài mòn và duy trì độ chính xác lâu dài.

Nhờ đó, EG rất phù hợp với các hệ thống chuyển động tuyến tính nhờ tính ưu việt về độ lặp lại và độ chính xác cao.

So Sánh EG15 HIWIN Và HIWIN EG20

Tuy cùng dòng nhưng có sự khác nhau ở kích thước và khả năng chịu tải:

Đặc điểm	EG15	EG20
Chiều rộng ray	15mm	20mm
Tải động (C)	~5.35 kN	~9.5 kN
Tải tĩnh (C₀)	~7.9 kN	~14.8 kN
Trọng lượng	Nhẹ	Trung bình
Phù hợp	Thiết bị nhỏ gọn	Máy CNC, robot

Do đó:

👉 Với cho máy nhỏ, chính xác EG15  Phù hợp hơn.
👉 Còn với máy trung bình, cần độ cứng cao thì cần EG20.

Độ Chịu Tải Và Hiệu Suất Block EG

Block EG đạt được cân bằng cơ học hoàn hảo do cấu trúc chịu tải theo ba hướng dọc, ngược và ngang.

Ưu điểm nổi bật:

• Kả năng chịu tải tĩnh và động cao.
• Thiết kế tối ưu giúp Block chuyển động nhanh nhưng độ rung và sai lệch thấp .
• Giảm thiểu tối đa tiếng ồn và độ rung.
• Có cấu tạo bi trượt đặc biệt giúp tăng tuổi thọ cho sản phẩm.

Ứng Dụng Của HIWIN EG

Dòng EG được tin dùng trong nhiều ngành công nghiệp do có cấu tạo chắc chắn và nhỏ gọn:

1. Máy CNC & Máy Phay

Giúp cho cắt, khắc, tiện được chuyển động chính xác.

2. Thiết Bị Tự Động Hóa

Được sủ dụng nhiều cho cho robot gắp, băng tải, hệ thống điều khiển tự động.

3. Thiết Bị Y Tế

Do có thiết kế ưu việt giúp chuyển động nhẹ, êm và chính xác nên được sử dụng nhiều cho máy chẩn đoán, X-quang.

4. Sản Xuất Bán Dẫn

Thỏa mãn nhu cầu sạch và tốc độ trong sản xuất bán dẫn.

5. Máy In 3D & Máy Cắt Laser

Đáp ứng được yêu cầu về độ nhanh, chính xác trong chuyển động  tuyến tính.

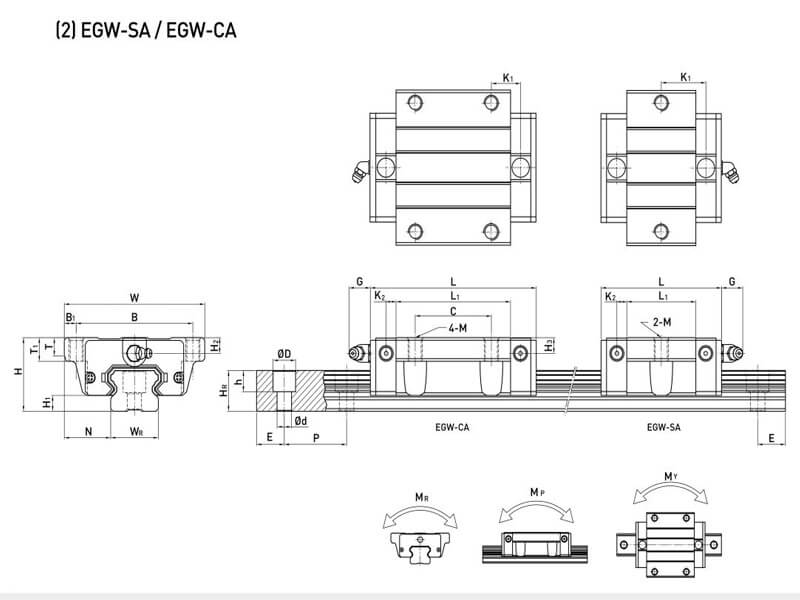

Lưu Ý Khi Chọn Giữa EG15 HIWIN, HIWIN EG20 Và HIWIN EG25

Lưu ý về việc chọn lựa block EG:

• Lựa chọn model có tải động dựa theo nhu cầu.
• Lựa chọn EG15 cho máy nhỏ, EG20/25 cho máy lớn tùy vào từng không gian máy.
• Sử dụng block cứng vững hơn cho nhu cầu hoạt động tốc độ cao.
• Có thể lắp đặt ngang hay dọc tùy vào mục đích sử dụng.
• Con trượt lớn bền hơn nhưng giá cao hơn nên tùy vào từng ngân sách chi tiêu để chọn lựa phù hợp.

Xem thêm: HIWIN WE

Bảo Dưỡng Block EG

Bảo dưỡng con trượt HIWIN đúng cách:

• Dùng mỡ chuyên dụng tra định kỳ.
• Ngăn ngừa bụi bẩn đảm bảo cho ray luôn sạch.
• Để đi vào vận hành trước tiên nên kiểm tra độ rơ và lực nén.
• Trong môi trường bụi cần phải thay tấm chắn phù hợp.
• Khi lắp đặt cần đọc kỹ hướng dẫn không vặn ốc chặt quá.

Nếu được bảo dưỡng tốt một blog HIWIN có thể dùng được nhiều năm.

Ưu Điểm Của HIWIN EG So Với Thương Hiệu Khác

Những ưu điểm chính:

• Đạt được độ chính xác với uy tín trên toàn cầu.
• Dễ thay thế và đa dạng chủng loại có nhiều đại lý và chi nhánh trên toàn cầu.
• Đem lại chất lượng cao với chi phí thấp.
• Khẳng định độ chính sác và bền bỉ được tin dùng trên toàn cầu.

Kết luận, HIWIN đáp ứng được tiêu chuẩn cao với giá thành hợp lý.

Tiêu Chuẩn Sản Xuất Và Kiểm Soát Chất Lượng Của HIWINEG

Trong quá trình đánh giá chất lượng của HIWINEG, kỹ sư cần xem xét toàn bộ quy trình sản xuất và kiểm soát sai số để đảm bảo block trượt đạt độ ổn định lâu dài trong vận hành công nghiệp. Block EG được chế tạo nhằm đáp ứng các tiêu chuẩn khắt khe về cơ khí chính xác và độ bền vật liệu.

Những tiêu chí kỹ thuật quan trọng bao gồm:

• Chất lượng vật liệu: thép được lựa chọn và xử lý nhiệt nhằm đảm bảo độ cứng vững lâu dài.
• Độ chính xác hình học: Block EG được kiểm tra độ thẳng, độ song song và độ nhám bề mặt ray.
• Công nghệ gia công: áp dụng mài CNC chính xác giúp giảm sai số lắp ghép.
• Ổn định cơ học: hạn chế biến dạng khi làm việc dưới tải trọng cao hoặc thay đổi nhiệt độ.

Ví dụ trong thực tế:

• Trong dây chuyền CNC hoạt động liên tục, HIWINEG giúp duy trì vị trí trục ổn định sau nhiều chu kỳ làm việc.
• Trong môi trường có dao động nhiệt, Block EG vẫn đảm bảo độ thẳng ray và độ lặp lại chuyển động.

Thông qua việc kiểm soát nghiêm ngặt các tiêu chí trên, HIWINEG đạt được độ tin cậy cao trong các hệ thống yêu cầu chính xác lâu dài.

Khả Năng Vận Hành Trong Môi Trường Khắc Nghiệt

Khi lựa chọn Block EG cho hệ thống thực tế, điều kiện môi trường là yếu tố quan trọng ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định chuyển động. HIWIN EG được thiết kế để thích nghi với nhiều môi trường khác nhau, từ môi trường sạch đến môi trường có dầu và bụi mịn.

Những yếu tố cần đánh giá gồm:

• Khả năng chống bụi: phớt chắn bụi hạn chế tạp chất xâm nhập vào đường bi.
• Khả năng chống ẩm: kết cấu thân block kín giúp giảm nguy cơ gỉ sét.
• Ổn định chuyển động: giảm kẹt bi khi làm việc trong môi trường nhiều phoi cắt.
• Khả năng bảo trì: dễ vệ sinh và bôi trơn định kỳ.

Ví dụ trong thực tế:

• Trong xưởng cơ khí, Block EG vẫn duy trì chuyển động mượt dù tiếp xúc dầu và bụi kim loại.
• Trong dây chuyền tự động hóa, HIWIN EG giúp giảm lỗi kẹt trục do tạp chất tích tụ.

Nhờ khả năng thích nghi tốt với môi trường khắc nghiệt, Block EG giúp hệ thống tăng tuổi thọ và giảm chi phí bảo trì.

Mức Ổn Định Khi Hoạt Động Với Tốc Độ Cao Của HIWINEG

Trong các hệ thống chuyển động nhanh, độ ổn định của con trượt là yếu tố quyết định đến chất lượng gia công và độ lặp lại vị trí. HIWIN EG được thiết kế để duy trì chuyển động mượt ngay cả khi vận hành ở tốc độ cao.

Những tiêu chí kỹ thuật cần quan tâm gồm:

• Góc tiếp xúc bi 45°: phân bố lực đều lên các điểm tiếp xúc.
• Rãnh bi Gothic: giảm rung lắc khi đảo chiều.
• Độ rơ thấp: duy trì vị trí chính xác trong từng bước di chuyển.
• Ổn định khi tăng tốc: hạn chế sai lệch vị trí khi khởi động và dừng đột ngột.

Ví dụ trong thực tế:

• Trên máy CNC tốc độ cao, HIWIN EG giúp trục X và Y di chuyển êm và chính xác.
• Trên máy cắt laser, Block EG giữ ổn định đường cắt khi đảo chiều liên tục.

Việc duy trì độ ổn định ở tốc độ cao giúp HIWIN EG phù hợp với các ứng dụng gia công tinh và hệ thống yêu cầu độ lặp lại lớn.

Khả Năng Kết Hợp Với Nhiều Kết Cấu Máy Khác Nhau Của HIWIN EG 15

Trong quá trình thiết kế máy, tính linh hoạt khi lắp đặt ray trượt đóng vai trò quan trọng trong việc tối ưu kết cấu cơ khí. HIWIN EG 15 được thiết kế theo kích thước tiêu chuẩn, dễ tích hợp vào nhiều dạng khung máy khác nhau.

Những yếu tố cần xem xét gồm:

• Kích thước lắp đặt tiêu chuẩn: dễ thay thế cho các dòng ray tương đương.
• Khả năng lắp ngang hoặc đứng: phù hợp cho nhiều dạng trục.
• Tương thích module tuyến tính: thuận tiện nâng cấp hệ thống cũ.
• Giảm chi phí cải tạo: không cần thay đổi nhiều kết cấu cơ khí.

Ví dụ trong thực tế:

• Trong robot gắp đặt, HIWIN EG 15 dễ tích hợp vào trục chuyển động nhỏ gọn.
• Trong bàn trượt chính xác, HIWIN EG 15 giúp nâng cấp hệ ray cũ mà không cần gia công lại khung máy.
• Nhờ tính linh hoạt cao, HIWIN EG 15 phù hợp cho cả thiết kế mới và nâng cấp hệ thống hiện hữu

Hiệu Quả Kinh Tế Khi Sử Dụng Con Trượt EG15

Khi đánh giá chi phí tổng thể của một hệ thống chuyển động, cần xét đến toàn bộ vòng đời vận hành thay vì chỉ giá mua ban đầu. Con trượt EG15 mang lại hiệu quả kinh tế nhờ tuổi thọ cao và vận hành ổn định.

Những yếu tố ảnh hưởng đến hiệu quả kinh tế gồm:

• Giảm ma sát: hạn chế mài mòn các chi tiết xung quanh.
• Tuổi thọ dài: giảm tần suất thay thế linh kiện.
• Giảm thời gian dừng máy: hạn chế sự cố cơ khí.
• Chi phí bảo trì thấp: ít phát sinh sửa chữa lớn.

Ví dụ trong thực tế:

• Trong nhà máy CNC, con trượt EG15 giúp giảm thời gian ngừng máy do hư hỏng ray trượt.
• Trong dây chuyền tự động hóa, con trượt EG15 duy trì hiệu suất ổn định trong nhiều năm vận hành.

Việc đầu tư con trượt EG15 ngay từ đầu giúp doanh nghiệp tối ưu chi phí vận hành về lâu dài.

Khuyến Nghị Kỹ Thuật Khi Triển Khai Block EG Trong Hệ Thống Mới

Khi thiết kế hệ thống mới sử dụng HIWIN EG, việc lựa chọn đúng model và phương án lắp đặt sẽ quyết định trực tiếp đến độ chính xác và độ bền của hệ thống.

Những tiêu chí cần tính toán gồm:

• Tải trọng tác động: lựa chọn block phù hợp với lực làm việc.
• Chiều dài hành trình: đảm bảo ray đáp ứng đủ phạm vi di chuyển.
• Tốc độ vận hành: chọn block có độ ổn định tương ứng.
• Độ phẳng bề mặt lắp: tránh sai lệch khi siết bulông cố định.

Ví dụ trong thực tế:

• Với bàn trượt chính xác, Block EG cần được lắp trên bề mặt đã mài phẳng.
• Với trục đứng, cần tính toán tải trọng tĩnh để chọn model phù hợp.

Một phương án triển khai Block EG đúng kỹ thuật ngay từ đầu sẽ giúp hệ thống duy trì độ chính xác lâu dài và hạn chế lỗi phát sinh trong quá trình vận hành.

Lỗi Hay Gặp Khi Dùng Block EG

Duy trì sự bền bỉ block khi hạn chế được các lỗi sau:

❌ Lựa chọn nhầm lực nén trước (preload) dẫn đến rung khi sử dụng.

❌ Sử dụng nhầm con trượt hoặc thanh trượt.

❌ Bỏ qua công đoạn bảo dưỡng bôi trơn định kỳ.

❌ Độ chính xác thấp khi được lắp đặt trên bề mặt không phẳng.

Trước khi lắp đặt cần đọc kỹ thông số kỹ thuật.

Địa Điểm Bán HIWIN Block EG Chính Hãng

Lưu ý để tránh mua phải hàng giả:

• Nên lựa chọn các đại lý ủy quyền của HIWIN như OrbiMech.
• Xuất hóa đơn chứng từ CO, CQ, hóa đơn VAT đầy đủ khi mua.
• Với những mặt hàng giá rẻ bất thường thì chắc chắn là hàng giả.
• Logo “HIWIN” trên block và ray được khắc rõ nét.

OrbiMech – Đại lý chính thức HIWIN tại Việt Nam chuyên phân phối các sản phẩm HIWIN có chứng từ CO, CQ, hóa đơn VAT đầy đủ.

Giá Tham Khảo HIWIN EG20, EG15 HIWIN

Tùy vào kích thước và độ chính sác giá có thể thay đổi:

• EG15: dao động 600.000–1.000.000 VNĐ/block
• EG20: dao động 1.000.000–1.400.000 VNĐ/block
• Thanh trượt + con trượt: dao động 2–3 triệu VNĐ.

Để có báo giá chuẩn xác hãy liên hệ ngay với đại lý chính thức HIWIN| OrbiMech.

Lý Do HIWIN EG Được Tin Dùng

Với thiết kế mang lại hiệu xuất cao và giá thành hợp lý HIWIN EG được đông đảo các kỹ sư tin dùng.
HIWIN EG15 luôn mang lại chuyển động chính xác, ổn định và bền bỉ trong nhiều lĩnh vực đòi hỏi khắt khe về tiêu chuẩn từ nghiên cứu, sản xuất, đến tự động hóa.

Kết Luận

HIWIN EG mang lại chuyển động chính xác và bền bỉ là lựa chọn kỹ thuật dẫn hướng tuyến tính hoàn hảo với thiết kế nhỏ gọn, độ cứng cao và chuyển động mượt.

Với mục tiêu mang lại hiệu suất toàn cầu, giá trị bền vững HIWIN EG là lựa chọn của nhiều ký sư doanh nghiệp.

Câu Hỏi Thường Gặp (FAQs)

1. EG và HG có điểm khác nhau nào?
HG chịu tải nặng hơn còn EG thấp hơn, nhẹ hơn.

2. Con trượt EG15 dùng với thanh ray thương hiệu khác có được không?
Với thiết kế đồng bộ con trượt và thanh trượt thì không nên kết hợp với sản phẩm hãng khác.

3. Sử dụng theo phương đứng con trượt EG có được không?
Với cấu tạo chịu tải 4 được hướng nên có thể dung được.

4. Tra mỡ theo lộ trình nào là hợp lý?
Sau khi vận hành 100–200 giờ.

5. Dòng EG có medel nào cấu tạo bằng inox không?
Để phù hợp với môi trường ẩm hoặc chống ăn mòn HIWIN  có cung cấp sản phẩm làm bằng inox.
