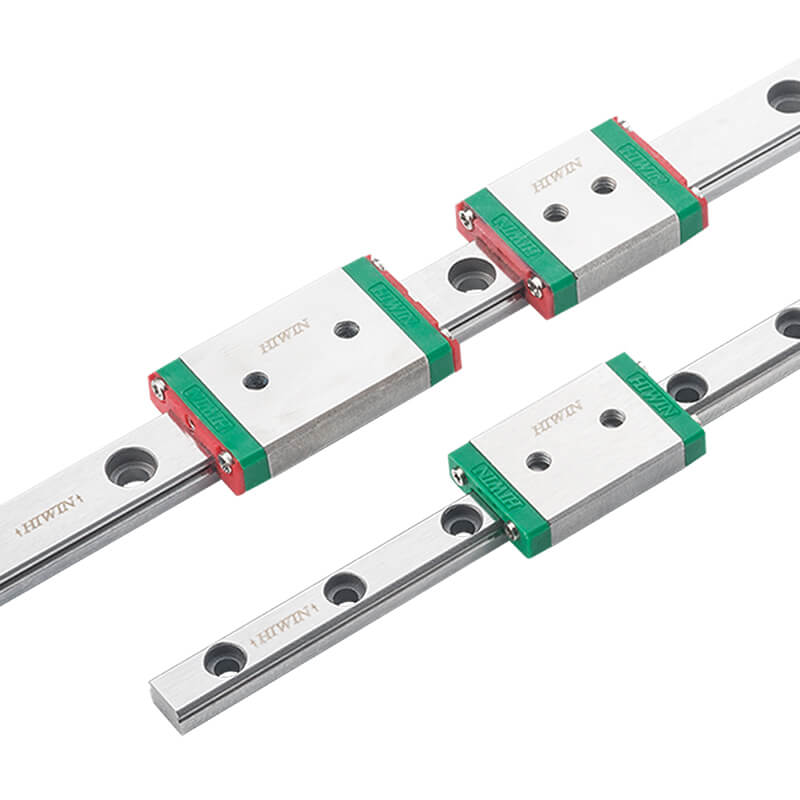

1. Giới thiệu về ray trượt mini thanh trượt vuông mini HIWIN MG MGN
HIWIN là một trong những thương hiệu nổi tiếng trong lĩnh vực có linh kiện truyền động tuyến tính, bao gồm dòng sản phẩm thanh ray trượt mini MG và MGN. Dòng sản phẩm này được sử dụng cho các thiết bị nhỏ cần chuyển động chính xác êm ái mà thanh ray lớn không phục vụ cho mục đích.
MG và MGN được ứng dụng phổ biến trong:
- Máy in 3D
- Máy gia công mạch in PCB
- Thiết bị y tế
- Dụng cụ đo quang học
- Thiết bị bán dẫn
2. Điểm đặc biệt thanh trượt vuông mini HIWIN MG MGN
Những điểm chính thực sự về dòng MG/MGN là kích thước khá nhỏ nhưng lại sở hữu sức mạnh không tưởng. Dù nó được thiết kế nhỏ, thì dòng này vẫn sở hữu các ưu điểm sau:
- Ma sát cực thấp khi chuyển động
- Độ cứng cao do có rãnh hình vòm Gothic.
- Chịu trải lực cực lớn với kích thước nhỏ gọn
- Khả năng chống ăn mòn và độ bền đối với yêu tố quá đỉnh
Chính những yếu tố này khiến HIWIN MG MGN trở thành lựa chọn hoàn hảo cho mọi ứng dụng đòi hỏi độ chính xác và sức mạnh cao.
3. So sánh HIWIN MG và MGN
So sánh kích thước và khả năng chịu tải của hai dòng.
| Đặc điểm | HIWIN MG | HIWIN MGN |
|---|---|---|
| Kích cỡ con trượt | Độ lớn và cứng vững hơn | Thiết kế nhỏ gọn và nhẹ hơn |
| Độ chịu tải | Cao hơn | Trung bình |
| Phù hợp với | Tải nặng | Thiết bị tự động nhỏ |
| Ứng dụng | Máy CNC mini | Máy in 3D, thiết bị chính xác |
👉 Kết luận: dòng MG có khả năng tải nặng, dòng MGN có kích thước siêu nhỏ gọn.

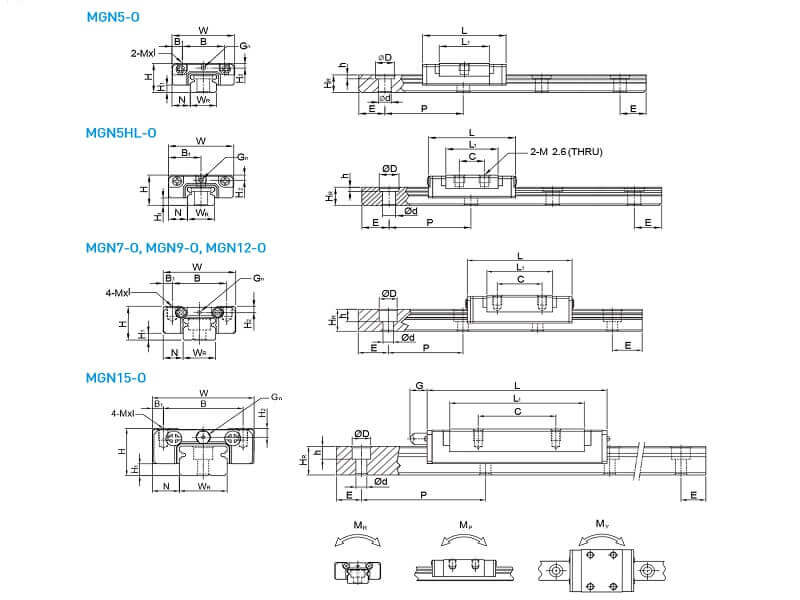

4. Cấu tạo và thiết kế thanh trượt vuông mini MG MGN
Ba phần trong mỗi hệ thống dòng MG/MGN :
- Ray trượt (thanh dẫn hướng)
- Block (con trượt) chứa bi thép tuần hoàn
- Nắp chặn và vòng giữ bi để duy trì chuyển động êm
Thiết kế tiếp xúc 4 điểm giữa bi và rãnh giúp ray có khả năng chịu lực đều theo mọi hướng.
5. Vật liệu và xử lý bề mặt ray trượt mini MG MGN
Ray và con trượt HIWIN được sử dụng thép không gỉ chất lượng cao nhằm đảm bảo:
- Chống gỉ sét tuyệt đối
- Hoạt động ổn định trong môi trường sạch (cleanroom)
- Tuổi thọ lâu dài cùng độ bền cao.
Để đảm bảo độ song song và mượt khi vận hành thì bề mặt sản phẩm được mài chính xác và tôi cứng.
6. Nguyên lý hoạt động HIWIN MG MGN
Hình dung ray trượt như đường cao tốc chính xác cho các chi tiết máy.
Nguyên nhân giúp chuyển động tuyến tính trở nên êm, nhẹ và chính xác là các viên bi thép nhỏ lăn giữa block và thanh trượt
Nhờ thiết kế ưu việt đó hệ thống đạt được chuyển động ổn định, ít rung lắc, cực kỳ quan trọng trong gia công CNC và robot.
7. Ưu điểm nổi bật của HIWIN MG MGN
✅ Kích thước nhỏ gọn phù hợp với không gian hạn chế.
✅ Dù có kích thước nhỏ nhưng khả năng chịu tải vẫn rất tốt.
✅ Chuyển động mượt, ma sát thấp
✅ Bảo trì bảo dưỡng dễ dàng
✅ Lắp đặt dễ dàng
✅ Độ ổn định cao cùng với tuổi thọ dài.
Do đó dòng MG và MGN trở thành lựa chọn hàng đầu và mang lại hiệu xuất cao trong ứng dụng tự động hóa.

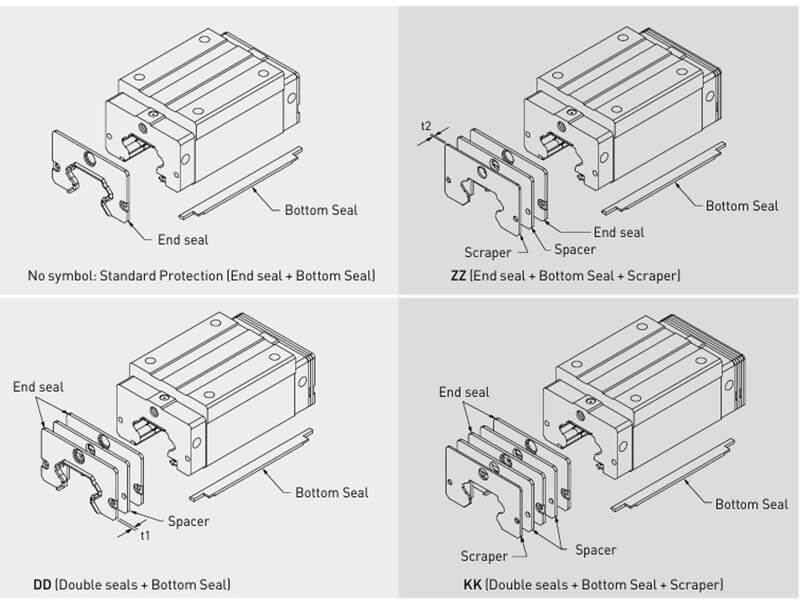

8. Đặc điểm ray trượt mini HIWIN và các dòng phổ thông MGNR9 MGNR12...
| Model | Mô tả |
|---|---|
| MGN7 | Là dòng siêu nhỏ phù hợp cho máy in 3D và thiết bị quang học |
| MGNR9 | Kích cỡ cân đối, ứng dụng nhiều trong hệ thống tự động mini |
| MGNR12 | Độ chịu tải trung bình, ứng dụng cho máy khắc mini hoặc CNC nhỏ |
| MGN15 | Trong dòng MGN là có kích thước ray lớn nhất phù hợp cho chịu tải nặng |
| MGH12C / MGH15C | Có độ cứng vững cao do được thiết kế dạng mặt bích. |
Xem thêm Block HIWIN EG EG15 EG20
9. HIWIN MGN với cấu tạo chính xác, nhỏ gọn
Dòng MGN hướng đến tối ưu kích thước và tải trọng.
Đặc điểm:
- Với thiết kế mini có thể dễ dàng lắp trong không gian hẹp.
- Dù chuyển động với tốc độ cao nhưng vẫn đảm bảo tính trơn tru.
- Tải trọng được chia đều theo cả 4 hướng
- Có hai loại chính là MGN-C (chuẩn) và MGN-H (dài hơn)
Ứng dụng:
- Máy in 3D
- Thiết bị y tế
- Máy đo chính xác
10. Độ cứng cáp, đa năng của HIWIN MG
Dòng MG được tối ưu hơn với dòng MGN là ray dày hơn và block cứng hơn.
Đặc điểm nổi bật:
- Được tăng cường độ cứng và độ chịu tải.
- Có thể chịu lực mà vẫn duy trì được độ chính xác cao.
- Là sản phẩm chuyên dụng cho máy CNC mini và cánh tay robot nhỏ.
Dòng MG dù có kích thước nhỏ nhưng vẫn đảm bảo được độ chịu lực và độ bền.

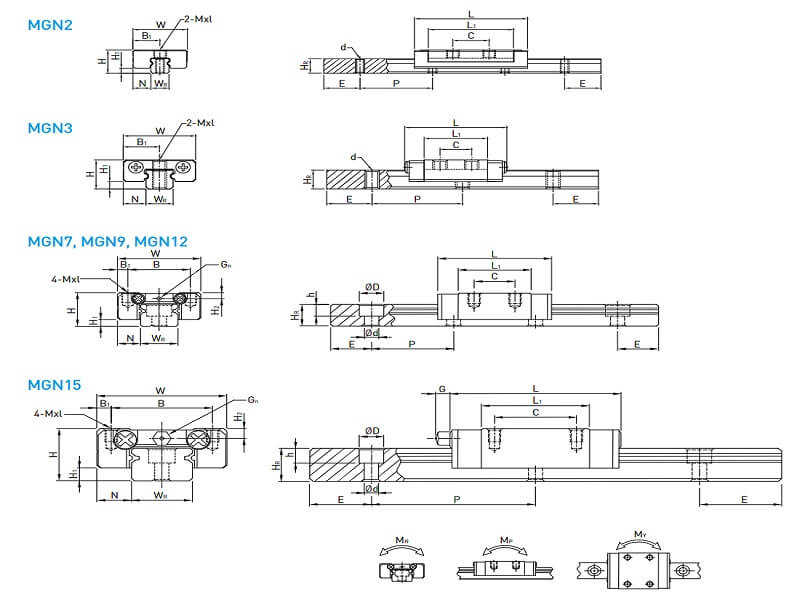

11. Thông số kỹ thuật ray trượt HIWIN MG MGN
| Model | Bề rộng ray (mm) | Loại block | Hướng tải | Vật liệu |
|---|---|---|---|---|
| MGN7 | 7 | Mini | 4 hướng | Thép không gỉ |
| MGNR9 | 9 | Mini | 4 hướng | Thép không gỉ |
| MGNR12R | 12 | Chuẩn + Mặt bích | 4 hướng | Thép không gỉ |
| MGN15 | 15 | Chuẩn + Mặt bích | 4 hướng | Thép không gỉ |
| MGW7C/9C | Bản rộng | Mặt bích | 4 hướng | Thép không gỉ |
12. Ứng dụng thực tế HIWIN MG MGN
Ray trượt mini HIWIN được sử dụng nhiều trong các lĩnh vực có yêu cầu độ chính xác cao như:
- Máy in 3D – dẫn hướng đầu in chính xác
- Máy khắc CNC nhỏ – chuyển động mượt và ổn định
- Thiết bị y tế – phòng thí nghiệm
- Máy đo quang học và cảm biến chính xác
- Cơ cấu trượt tuyến tính robot mini-gọn nhẹ
13. Lắp đặt và bảo trì thanh trượt mini HIWIN MG MGN
- Trước khi cố định ray nên làm sạch bề mặt.
- Dùng dụng cụ chuyên dụng căn chỉnh thẳng hàng.
- Dùng mỡ HIWIN EG2 hoặc mỡ lithium tổng hợp
- Siết vít vừa đủ theo yêu cầu nhà sản xuất.
- Bôi trơn và làm sạch bảo dưỡng định kỳ theo hướng dẫn của HIWIN.
Để làm tăng độ bề và độ chính xác cho hệ thống cần lắp đặt đúng kỹ thuật.
14. Phân biệt thanh trượt mini HIWIN chính hãng
Do sự phổ biến của thương hiệu HIWIN nên hiện nay có rất nhiều hàng giả trên thị trường nên có nhiều hàng giả trên thị trường.
Để mua được hàng chính hãng cần lưu ý:
- Có logo HIWIN khắc laser trên ray và block
- Có đủ chứng từ CO, CQ, VAT
- Mua từ đại lý phân phối chính thức như OrbiMech.
- Mã số trên ray và block phải trùng nhau
15. Lý do nên chọn thanh trượt mini HIWIN MG MGN?
Ưu điểm của HIWIN so với các thương hiệu giá rẻ khác:
- Chứng nhận ISO quốc tế
- Nhờ công nghệ mài siêu việt mang lại độ chính xác cao
- Độ bền cao
- Đa dạng chủng loại, dễ thay thế
- Hỗ trợ kỹ thuật toàn cầu
Kết luận: HIWIN mang lại độ Chính xác, Bền bỉ, Tin cậy.
16. Kết luận
Ray trượt mini thanh trượt vuông min HIWIN MG và MGN mang lại độ chính xác cao, chuyển động mượt mà, êm và ổn định cho các thiết bị nhỏ.
Chọn đúng model HIWIN sẽ đảm bảo hiệu suất tối ưu và độ bền vượt trội trong vận hành máy CNC mini, máy in 3D, hay thiết bị tự động hóa..
HIWIN không chỉ là việc mua sắm linh kiện, mà đó là đầu tư vào công nghệ độ an tâm và hiệu suất hoạt động.
17. Câu hỏi thường gặp (FAQ)
1. Phân biệt MGN và MGW?
MGN có bản hẹp, MGW bản rộng hơn làm tăng sự ổn định và chịu tải.
2. Ray MGN có thể cắt ngắn theo kích thước sử dụng không?
Hãy yêu cầu các đại lý chính hãng cắt ray theo kích thước của máy móc cần sử dụng
3. Ray MGN có thể lắp đặt theo phương thẳng đứng không?
Do thanh ray MGN được thiết kế chịu tải 4 hướng nên có thể lắp ngang, dọc hoặc úp ngược đều được.
4. Để đảm bảo chuyển động và độ bền cho ray HIWIN MGN nên dùng loại mỡ nào ?
Để đảm bảo độ bền và độ mượt mà.nên dùng mỡ HIWIN EG2 hoặc mỡ lithium tổng hợp
5. Những ray HIWIN nào được cấu tạo bằng thép không gỉ?
Đa số ray MG/MGN đều sử dụng thép không gỉ, còn có một số để tăng khả năng chống ăn mòn thì sử dụng có thép carbon mạ niken.
