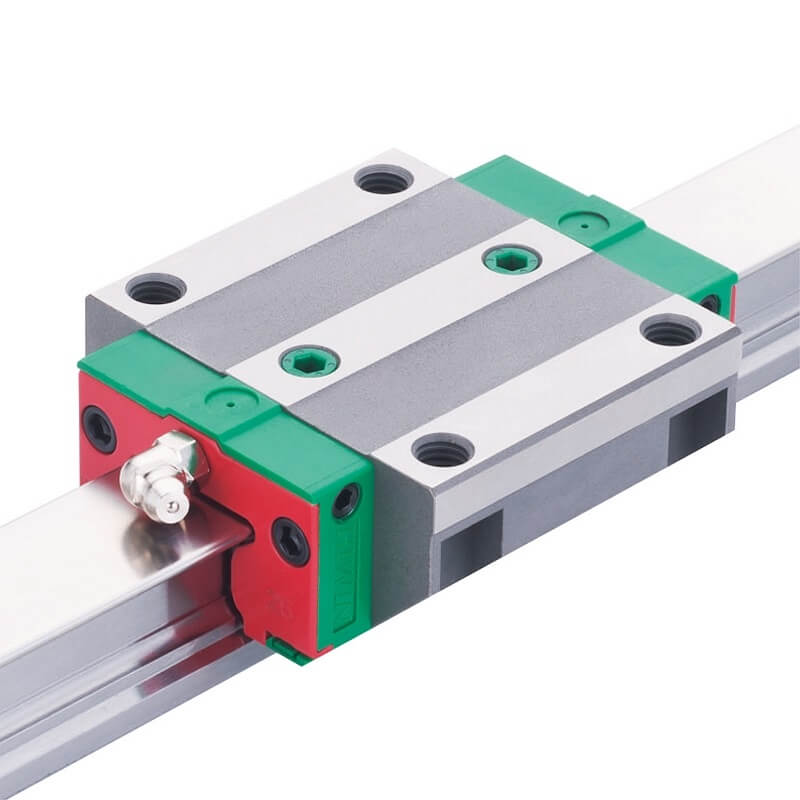

1. Giới thiệu về Block CG
Được tăng cường độ cứng và khả năng chịu tải cao nhưng chỉ với kích thước nhỏ gọn Block CG Series được biết đến với thanh dẫn hướng tuyến tính tiên tiến.
Luôn dùy trì hoạt động ổn định, ma sát thấp và độ bền cao do đó dòng CG là ưu tiên hàng đầu cho cho máy CNC, máy cắt laser, robot công nghiệp.
Là ưu tiên hàng đầu trong các môi trường công nghiệp khắt khe với cấu tạo 4 hàng bi tuần hoàn của dòng CG giúp phân bổ tải đều và hoạt động trơn tru, giảm thiểu tiếng ồn và độ bền được nâng cao.
2. Khái niệm về thanh dẫn hướng và Block CG
Cấu tạo của một hệ thống dẫn hướng tuyến tính:
- Thanh trượt (Guideway) kiến tạo đường dẫn tuyến tính.
- Con trượt (Carriage) chịu tải trọng và di chuyển dọc theo thanh trượt.
Với chức năng thanh trượt dẫn hướng, con trượt đảm bảo chuyển mượt mà với độ chính xác cao hệ thống này như đường ray và bánh xe của tàu hỏa.
3. Tổng quan về HIWIN CG
Với các ứng dụng yêu cầu cao về độ cứng nhưng với không gian hạn chế các model HIWIN CG 15, CG 20, và CG 25 thuộc dòng CG hoàn toàn có thể đáp ứng được do có thiết kế rộng và nhỏ gọn.
| Model | Chiều rộng (mm) | Khả năng chịu tải | Ứng dụng phổ biến |
|---|---|---|---|
| HIWIN CG 15 | 15 | Nhẹ đến Trung bình | Robot pick & place và máy CNC nhỏ |
| HIWIN CG 20 | 20 | Trung bình | Hệ thống tuyến tính nhỏ và máy in 3D |
| HIWIN CG 25 | 25 | Trung bình đến Nặng | Robot công nghiệp và máy phay CNC |
Để chuyển động ổn định, êm ái và bền bỉ các con trượt này nên đi kèm với thanh trượt tương ứng.
Xem thêm:
4. Đặc điểm nổi bật của Block CG
- Được năng cao độ chịu tải và giảm thiểu biến dạng giúp ray cứng vững hơn nhờ cấu tạo thanh ray bản rộng.
- Với thiết kế 4 hàng bi tuần hoàn làm cân bằng lực từ mọi hướng.
- Block và ray trượt có thể thay thế độc lập tạo nên sự thay thế linh hoạt.
- Chuyển động mượt mà và tiết kiệm nhiên liệu nhờ thiết kế giảm thiểu ma sát.
- Có thể ngăn bụi, dễ bảo dưỡng, độ bền cao hơn nhờ có phớt chắn và cổng bôi trơn.
5. Cấu tạo và thiết kế HIWIN CG
Cấu tạo con trượt HIWIN CG bao gồm:
- Thân con trượt được cấu tạo từ thép hợp kim chịu lực cao.
- Với thiết kế 4 hàng bi tuần hoàn giúp phân tải đều mọi hướng.
- Nắp chặn đầu có chức năng giữ bi không bị rơi khi tháo lắp.
- Phớt chắn giúp cho ngăn bụi, mạt kim loại và tạp chất.
- Tra mỡ nhanh và đều hơn nhờ cổng bôi trơn.
Trong môi trường rung động, tải nặng hoặc tốc độ cao con trượt vẫn hoạt động bình thường nhờ thiết kế trên.

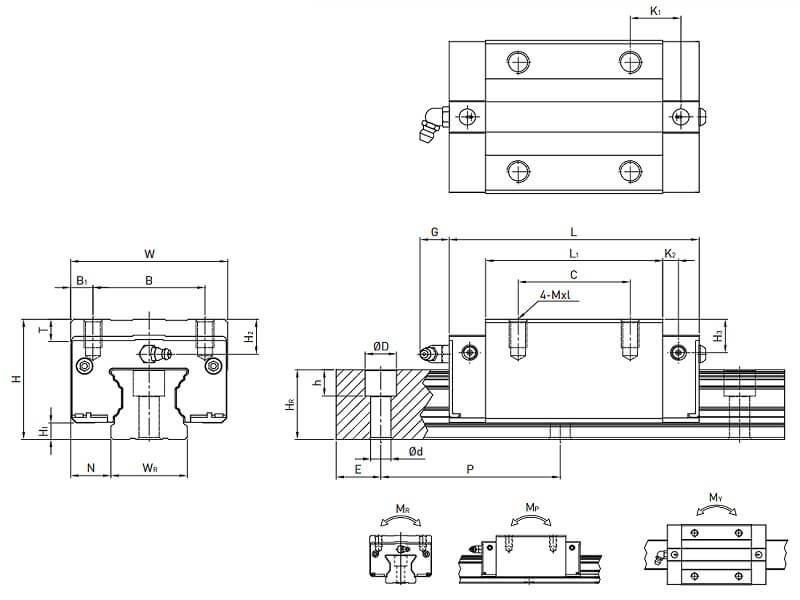

6. Thông số kỹ thuật Block CG
| Thông số | HIWIN CG 15 | HIWIN CG 20 | HIWIN CG 25 |
|---|---|---|---|
| Con trượt | Rộng, nhỏ gọn | Rộng, nhỏ gọn | Rộng, nhỏ gọn |
| Độ chịu tải | Trung bình | Trung – Cao | Cao |
| Mức chính xác chuyển động | ±0.005mm | ±0.005mm | ±0.005mm |
| Hệ thống bôi trơn | Có sẵn | Có sẵn | Có sẵn |
| Số hàng bi | 4 | 4 | 4 |
7. Khả năng chịu tải và độ cứng Block CG
Tăng khả năng chịu tải của con trượt và giảm độ biến dạng do model HIWIN CG 15, CG 20, và CG 25 có cấu tạo ray rộng và góc tiếp xúc tối ưu.
, Con trượt vẫn duy trì độ chính xác ổn định và không rung lắc khi hoạt động trong thời gian dài dù hoạt động theo ngang hay phương thẳng đứng.
8. HIWIN CG giảm ma sát và chuyển động mượt mà
So với con trượt thông thường có thể giảm được 50% độ ma sát do có cấu tạo bi tuần hoàn, điều đó đem lại:
- Giảm độ rung và giảm tiếng ồn cho chuyển động êm.
- Với tốc độ vận hành lớn vẫn cho hiệu suất cao.
- Hao mòn được hạn chế do đó mang lại độ bền cao.
9. Độ chính xác và ổn định của Block CG
Mỗi con trượt Block CG đều có thể đạt cấp chính xác cấp micromet và được kiểm định chặt chẽ trước khi ra thị trường.
Do đó:
- Sai số vị trí được hạn chế.
- Duy trì độ lặp lại cao cho máy CNC hoặc robot.
- Với môi trường nhiệt độ hoặc tải hay biến động vẫn hoạt động với công xuất tốt.
10. Vật liệu và xử lý bề mặt HIWIN CG
Độ cứng và chống mài mòn được tăng lên nhờ các con trượt HIWIN CG 15, CG 20, và CG 25 được cấu tạo từ thép carbon cao cấp và xử lý nhiệt đặc biệt.
Bề mặt được trang bị lớp phủ:
- Có khả năng chống gỉ, hoạt động tốt ở môi trường ẩm nhờ có lớp mạ niken.
- Giảm độ chói mắt, tăng tính thẩm mỹ nhờ có lớp phủ đen.
- Phù hợp với môi trường sạch hoặc chân không do có lớp đặc biệt.
11. Ứng dụng của Block CG
HIWIN CG được sử dụng phổ biến trong nhiều lĩnh vực:
- Gia công chính xác và cắt gọt ổn định trong máy CNC.
- Di chuyển tuyến tính êm, chính xác trong nghành robot và hệ thống tự động hóa.
- Cho bề mặt in, cắt mịn trong nghành Máy in 3D và máy cắt laser.
- Chẩn đoán và xử lý hình ảnh trong thiết bị y tế.
- Đạt được độ siêu chính xác trong ngành bán dẫn.
- Đạt công suất bền bỉ, chính xác cao trong dây chuyền đóng gói và kiểm tra.
12. Hướng dẫn lắp đặt và bảo trì Block CG
Công suất được tối ưu khi:
- Trước tiên phải đảm bảo là thanh trượt đã được căn chỉnh phù hợp.
- Dùng mỡ chuyên dụng HIWIN bảo dưỡng theo chu kỳ nhà sản xuất.
- Đảm bảo trước khi lắp ráp bề mặt đã được làm sạch.
- Thực hiện đúng tiêu chuẩn lực siết ốc.
- Độ bền cao hơn khi 3–6 tháng bảo trì 1 lần.
13. So sánh Block CG với các dòng HIWIN khác
| Đặc điểm | CG Series | EG Series | HG Series |
|---|---|---|---|
| Kích cỡ | Rộng, nhỏ gọn | Tiêu chuẩn | Nặng, to |
| Độ chịu tải | Cao | Trung bình | Rất cao |
| Ma sát | Thấp | Trung bình | Trung bình |
| Ứng dụng | CNC, Robot | Tự động hóa | Công nghiệp nặng |
Được ứng dụng nhiều trong hệ thống cơ khí hiện đại nhờ dòng CG đạt được sự hòa hợp giữa hiệu suất, kích thước và chi phí.
14. Ưu điểm block HIWIN CG
- Dù có cấu tạo nhỏ gọn nhưng vẫn đạt được độ cứng vững cao.
- Hạn chế bảo trì và đạt được độ bền cao.
- Độ chính xác cao và chuyển động êm ái.
- Tùy chỉnh cấp chính xác và tải trước.
- Đạt được tiêu chuẩn quốc tế.
Được các nhà chế tạo và kỹ sư bảo trì sử dụng nhiều do đây là lựa chọn đáng tin cậy với chi phí vừa phải.
15. Nơi mua Block CG chính hãng
Để mua được sản phẩm chính hãng và chế độ bảo hành hãy lựa chọn các đại lý ủy quyền HIWIN như OrbiMech.
Độ chính xác kém, hao mòn nhanh và nhanh hỏng hóc thường xả ra ở hàng nhái .
Cách xác đinh đại lý HIWIN:
- CÓ Chứng từ CO/CQ và VAT.
- Tư vấn kỹ thuật trực tiếp.
- Chế độ bảo hành rõ ràng.
16. Kết luận
Do đạt được sự cân bằng giữa độ cứng, độ chính xác và tuổi thọ cao nên Block CG.là lựa chọn đáng tin cậy với thiết kế nhỏ gọn nhưng mang lại hiệu quả cao
Được các kỹ sư cơ khí hiện đại tin dùng cho máy CNC, robot hay dây chuyền tự động do Block CG đem đến hoạt động bền bỉ vận hanhfeem ái và độ bền cao.
17. Câu hỏi thường gặp (FAQ)
1. So sánh dòng Block CG với các dòng khác?
Với không gian hạn chế vẫn hoạt động mượt mà dù thiết kế rộng và nhỏ gọn nhưng vẫn đạt được độ chịu tải cao.
2. Có thể hoán đổi giữa các dòng HIWIN CG không?
Không, mỗi model dùng cho ray có kích thước tương ứng để đảm bảo độ chính xác.
3. Thời gian bảo dưỡng HIWIN CG là bao lâu?
Để có hiệu suất cao tùy vào từng môi trường thường thì 3–6 tháng/lần.
4. Nên dùng thanh trượt hãng khác với con trượt HIWIN không?
Điều đó có thể hạn chế độ chính xác do xảy ra sai kích thước.
5. Có thể yêu cầu con trượt HIWIN theo mong muốn không?
Hãy xác định tải trước, cấp chính xác, vật liệu và lớp phủ HIWIN sẽ sản xuất theo mong muốn của bạn.
